三级放大器工作原理

多级放大器中不只是两级放大器，许多情况是多于两级的放大器，可以是三级、四级等。图 1所示是一个由三只三极管构成的三级放大器。

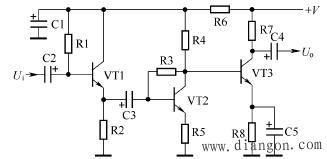

图1　三级放大器

1、电路工作原理分析与理解

1．放大器类型分析
关于这一三级放大器的类型说明如下：

（1）VT1是输入级放大器，接成共集电极放大器。
（2）VT2是第二级放大器，接成共发射极放大器，第一级与第二级放大器之间采用电容 C3耦合。
（3）VT3构成第三级放大器，接成共发射极放大器，与第二级电路之间采用直接耦合。

2．直流电路分析
（1）R1是 VT1偏置电阻，VT1采用固定式偏置电路。R2是 VT1发射极负反馈电阻，VT1集电极直接接直流工作电压 V端。
（2）R3是 VT2偏置电阻，VT2采用基极 集电极负反馈式偏置电路。R4是 VT2集电极负载电阻，同时又是 VT3上偏置电阻。R7是 VT3集电极负载电阻，R8是 VT3发射极直流负反馈电阻。
3．信号传输过程分析
这一多级放大器的信号传输及放大过程是：输入信号 Ui → C2（输入端耦合电容）→ VT1基极→ VT1发射极（电流放大）→ C3（级间耦合放大）→VT3基极（直接耦合）→VT3集电极（电压和电流放大）→C4（输出端耦合电容）→输出信号Uo，送到下一级电路中。

2、电路故障分析
（1）由于第一级放大器与后面两级电路之间采用电容 C3耦合，所以当第一级放大器中的直流电路出现故障时，对后面两级电路的直流电路没有影响，但是没有正常的交流信号加到后面的放大器中。同样，若后两级放大器中的直流电路出现问题，对输入级直流电路没有影响。
（2）当电路中有任何一级放大器出现故障，这一多级放大器的交流输出信号都不正常，但在故障点之前的放大器工作正常。
