楼宇对讲系统结构

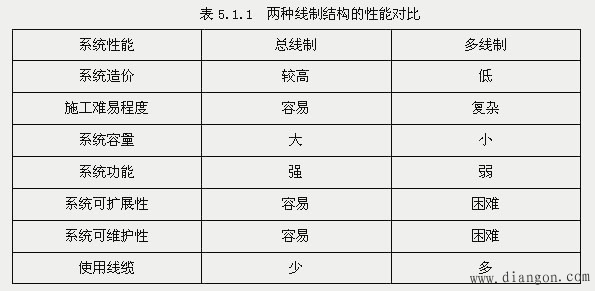

　　 两种线制结构的性能对比见表5.1.1。

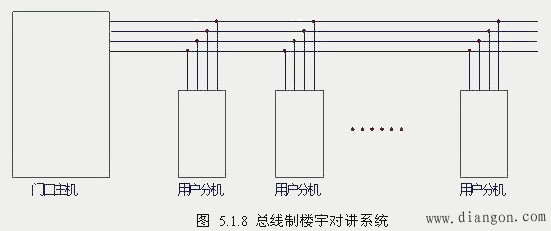

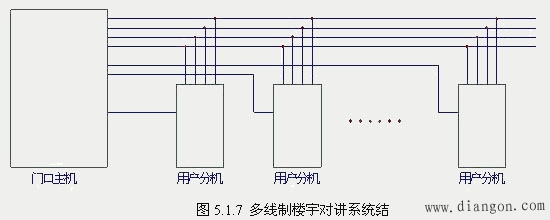

　　由于功能、造价等的差异，一般情况下，多线制结构用于3～5层以下住宅楼或经济适用房，而总线制结构则用于高层住宅。
　　（2）按系统规模
　　可分为单户型、单元型、联网型楼宇对讲系统。

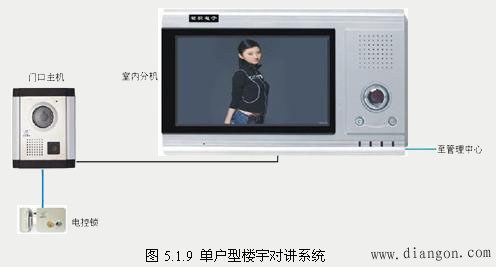

　　　① 单户型：单户使用的楼宇对讲系统，如图5.1.9所示。其特点是每户一个室外门口主机，可连带一个或多个可视或非可视分机。例如，别墅使用的楼宇对讲系统。

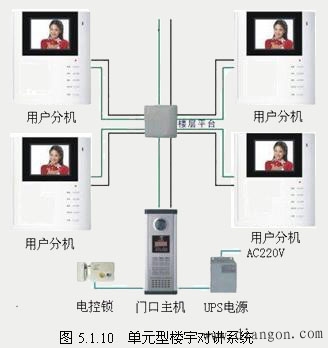

　　　② 单元型：独立楼宇使用的系统称为单元型对讲系统，如图5.1.10所示。其特点是可管理同一幢楼里的多个楼层、多家住户的访客对讲。单元楼设置一台门口主机，可根据单元楼层的多少、每层住户的多少来选择门口主机的规格型号和操作方式。常用的操作方式有直按式、数码式二种，直按式是指门口主机上直接设置每家住户的门牌号按键，访客一按就应，操作简单。但直按式主机容量较小，通常可控制2～16户，适用于一梯二户七层高的住宅。数码式是指门口主机上设置0～9数字按键，操作方式如同拨电话一样，访客需要根据住户门牌号依次按动相应的数字键，操作稍复杂一些。但数码式主机的容量较大，可从2～9999户不等，适用于高层住宅。

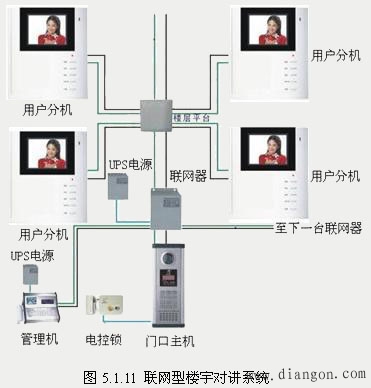

　　　③ 联网型：在封闭住宅小区中，每幢楼宇使用单元型楼宇对讲系统，然后所有的单元型楼宇对讲系统通过小区内专用总线与管理中心连接（联网），形成小区各单元楼宇之间的对讲网络。如图5.1.11所示。

　　　联网型楼宇对讲系统不仅具备可视与非可视对讲、遥控开锁等功能，还能接收住宅小区内各种安防探测器的报警信息与紧急援助，主动呼叫辖区内任何一个住户或群呼所有住户，实施广播功能，是现代化住宅小区管理的一种标志。
　　（3）按信号传输方式
　　　通常按音、视频信号的传输方式，将楼宇对讲系统分为基带传输、射频传输、数字传输（TCP/IP）、复合传输四种类型。
　　　① 基带传输：音、视频信号不作任何改变的直接传输方式。此种方式下，音、视频信号不需要转换，传输电路简单，制造成本低，目前绝大部分小区的楼宇对讲系统采用基带传输方式的产品。但其缺点是信号传输距离短，容易受到外界干扰，需要专用、独立的音视频信号传输线。
　　　② 射频传输：通过调频或调幅把音、视频信号转换成射频信号的传输方式。此种方式被广泛用于广播和电视的信号传输，其特点是，信号传输距离远、稳定性好、抗干扰能力强、图像语音清晰。但其缺点是，在发射和接收设备中，需要分别增加调制和解调电路，价格相对较高。适合于大型小区使用。
　　　③ 数字传输（TCP/IP）：将音、视频信号转换为数字信号进行传输的方式。此种方式采用TCP/IP网络传输模式，实现图像、语音的超清晰，具备强大的抗干扰能力，传输距离更远。借助于IT和网络技术，更可以实现对讲语音、视频、数据的远程传输，访客留影，信息发布等增值功能，使小区对讲在真正意义上与Internet溶为一体。但在发送和接收端，需要分别增加相应的数字编码和解码设备，目前的实现成本较高，适用于大型、高档小区、酒店、会所等。
　　　④ 复合型传输：结合上述三种方式的优点，单元系统间使用基带传输方式，楼宇之间根据距离远近，选择基带传输、射频传输或数字传输方式。
　　（4）案例
　　以上述需求分析中的某公寓楼宇对讲系统为例。楼宇对讲系统工程设计的要求为：
　　　①实用性好：楼宇对讲系统应采用成熟先进的技术，选用质量可靠的产品；
　　　②可扩充性好：系统所选配的对讲设备应具有合理的扩充接口，一旦对讲系统升级时，只需在现有的设备上适当增加小型设备，即保护了现在投资，也为扩充留有余地；
　　　③管理和维护性好：楼宇对讲系统应采用结构化布线的原理和方法，应分区域、分楼幢进行设计，各区域、楼幢、用户既独立又相互连接，这样提高了工作的可靠性，同时又简化了系统维护的工作量。
　　　④可靠性高：系统除了元器件要采用成熟先进的技术产品之外，在性能上要做到高稳性和高可靠性。设备运行时不受外界大气候环境因素的干扰，保证系统可靠运行。
　　　⑤安全性高：系统应通过密码、口令设置，分级授权权限，实现楼宇对讲系统的安全。

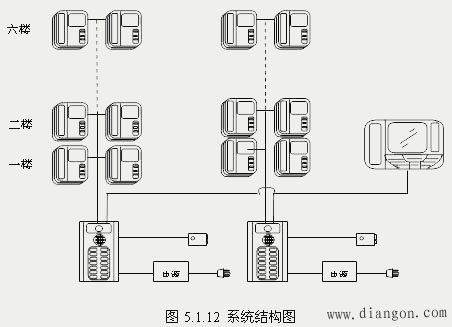

　　　据此画出系统结构如图5.1.12所示。
