变频器故障检修两例

1、一台VFD-F 型7.5kW变频器送修，上电后面板显示正常。将控制参数调至面板操作运行后，起动测输出三相电压正常。嘿，没什么问题呀。

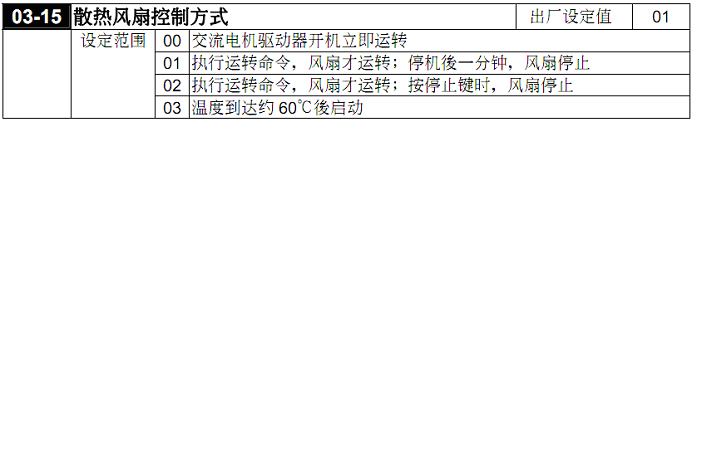

显然，用户送修总会有原因的，不是机器的问题就是电源和负载的原因，但该用户也是资深变频器的应用者了，不应该的事儿啊。仔细检查，没有听到散热风扇的运转声音，查看相关工作参数，如下表所示，从参数表可看出，散热风扇是受控运行的，取决于MCU给出的控制信号。将0~2全设了一遍，风扇仍不能运行。检查两只散热风扇，都挺新的，是用户前不久才自行更换的。

风扇运行与电源供给电路，在电源/驱动板上（当然控制信号是由MCU引脚输出，经主板排线电缆至电源/驱动板）。停电，摘下主板，检查风扇控制电路，没有问题，连接主板后再上电，面板显示8888了。查看整机主电路端子，俱发黑，据说是海边应用的，腐蚀严重，考虑到可能为主板排线接触不良，用镊子刮了刮端子插针，再用力插上排线，故障依旧。
手头前些子买了一瓶清除氧化物的喷剂，这下子排上用场了。喷了喷排线两端插头，效果还真不错，插针一下子发亮了，再插上排线，嘿，显示与操作正常了。
这时还有些不放心，电话询问用户，回答是输出时有时无，或有偏相，或报OC，运行不稳定，故送修。
一下子心里有了底，驱动IGBT所需的6路脉冲， OC信号，再加上散热风扇控制信号，俱是用主板排线端子传送的啊，用户说的故障，还是维修当中暴露的问题，都说明是排线端子接触不良引起，已经排除，可以交货了。
2、送修一台欧瑞F1000G型55kW机器，上电报OE故障（意为过电压），拒绝操作运行。查看MCU主板，标有OEIN字样，测其电压为0V。想到该故障一般是由电压检测电路报出，检测电压值一般为2.5~3V左右，从主板排线引脚测其电压仍为0V，故障延伸至电源/驱动板上。
检查该电路信号通路，不是模拟电压信号，是个开关量信号，有电路为证。 从脉冲板上取得的P、N电压信号，经比较器LM393处理，驱动4脚光耦器件，将OE信号报与MCU。检测VPN正常时，光耦不导通，OEIN信号电平为5V，异常时，LM353内部管子导通，提供光耦的驱动电流通路，光耦导通，OEIN信号电平为0V。为确定是否为该电路的问题，先将光耦输入侧用焊锡短路，上电显示与操作正常。
果断将LM393换新，上电故障排除。
由此可以顺便梳理一下变频器过/欠电压报警电路的电路形式：报警信号的给出，既可能是模拟电压信号，也可能为开关量信号。
