一阶电路的阶跃响应

零状态电路对于单位阶跃输入信号的响应，称为阶跃响应，并用 s(t) 表示。

1、RC电路的阶跃响应

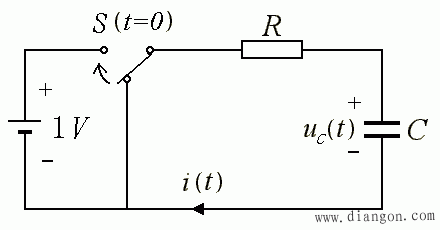

图示电路，在 t＝0 时开关打向电压源，C 上的电压可表示为：

2、RL 电路对矩形电压脉冲响应

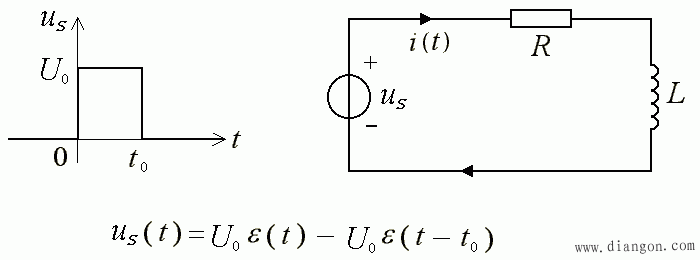

如图示，激励源可表示为两个阶跃函数的线性叠加，求 i ( t ) 。

用两种方法求解如下：

① 设 i (t) 也可表示为两个激励分别作用时响应 i₁(t) 和 i₂(t) 的叠加，则：

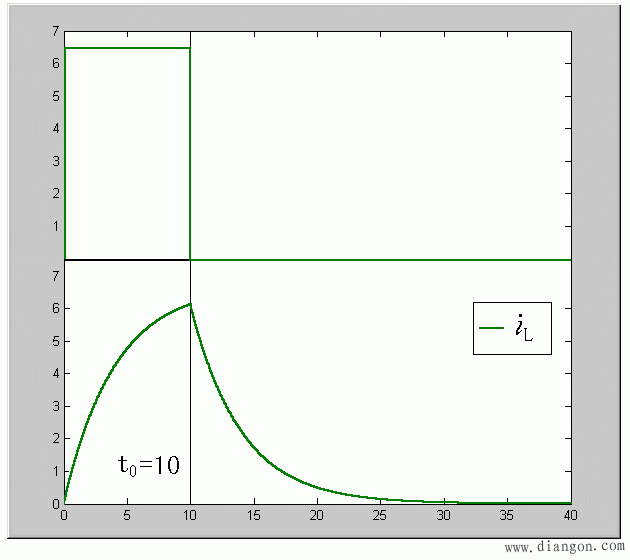

② 分时间段求解，如下：
