晶闸管的基本特性
时间：2023-03-15作者：佚名
|

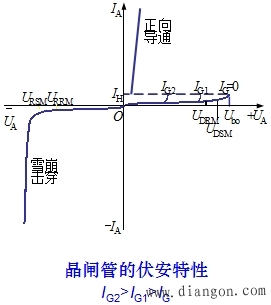

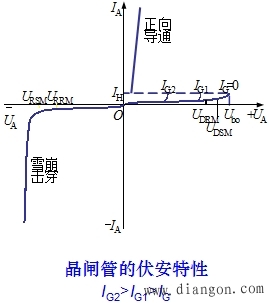

1、静态特性 |
 |
|
（2）反向特性 |
|

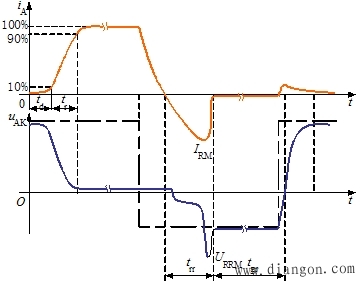

| 2、开通过程 延迟时间td (0.5~1.5s)阳极电流上升到10％所需时间，也对应着从(α1 α2)<1到等于1的过程，此时J2结仍为反偏，晶闸管电流不大。 上升时间tr (0.5~3s)阳极电流由0.1上升到0.9所需时间，这时靠近门极的局部区域已经导通，相应的J2结已由反偏转为正偏，电流迅速增加。 开通时间tgt以上两者之和，tgt=td tr 关断过程 反向阻断恢复时间trr 正向阻断恢复时间tgr 关断时间tq以上两者之和tq=trr tgr；普通晶闸管的关断时间约几百微秒。 |
 |
