电感等效电路和频率特性

电感等效电路

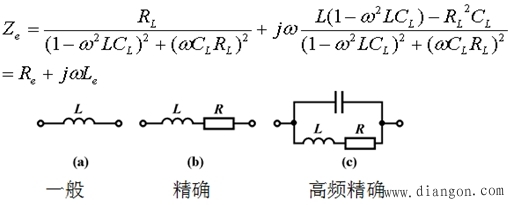

电感元件除电感L外，也总是有损耗电阻RL和分布电容CL。一般情况下RL和CL的影响很小。电感元件接于直流并达到稳态时，可视为电阻；若接于低频交流电路则可视为理想电感L和损耗电阻RL的串联；在高频时其等效电路如图所示Re和Le分别为电感元件的等效电阻和等效电感。从上式知当CL甚小时或RL、CL和ω都不大时，Le才会等于L或接近等于L

频率特性

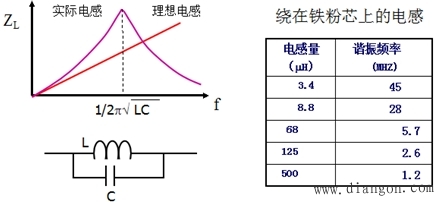

寄生电容对频率特性的影响较大。理想电感的阻抗随着频率的升高成正比增加，这正是电感对高频干扰信号衰减较大的根本原因。实际的电感器等效电路是一个LC并联网络。当角频率为1/√LC时，会发生并联谐振，这时电感的阻抗最大，超过谐振点后，电感器的阻抗特性呈现电容阻抗特性 — 随频率增加而降低。电感的电感量越大，往往寄生电容也越大，电感的谐振频率 越低。
