低压配电系统

由于在一定的功率因数下，输送相同的功率，输电电压越高，输电电流就越小。这样，一方面可以减少输电线上的功率损耗，另一方面可以选用截面积较小的输电导线，节省导电材料。因此，远距离输电需要用高压来进行。输电距离越远，输出功率越大，要求的输电电压就越高。例如，输电电压为110kV时，可以将5万千瓦的功率输送到50~150km的地方；输电电压为220kV时，输电容量可增到20~30万千瓦，输电距离可增至200~400km；若输电电压为500kV的超高压，输电容量可高达100万千瓦，输电距离也可增加到500km以上。由于目前发电机的额定电压一般为10kV左右，这就需要利用安装在变电所中的变压器将电压升高到输电所需要的数值，再进行远距离输电。当电能输送到用电地区后，由于目前工、农业生产和民用建筑的动力用电，高压为10kV、6kV，低压为380V和220V，这又需要通过变电所再将输送来的高电压降低，然后分配到各个用电地区，再视不同的要求，使用各种变压器来获得不同的电压。变电所中安装着升压或降压用的变压器、控制开关、保护装置和测量仪表等，可以对电压进行变压、调压、控制和监测。电能从发电厂传输到用户，需经过的升压、传输、降压、分配等中间环节，称为电力网；由发电厂、电力网和电能用户组成的系统称为电力系统。
我国国家标准规定的电力网的额定电压有3kV、6kV、10kV、110kV、220kV、330kV、500kV等。
由于目前市区的输电电压一般为10kV左右（大型厂矿企业除外），因此，一般的厂矿企业和民用建筑都必须设置降压变电所，经配电变压器将电压降为380/220V，再引出若干条供电线到各个用点（车间或建筑物）的配电箱上，再由配电箱将电能分配给各用电设备。这种低压供电系统的接线方式主要有放射式和树干式两种。

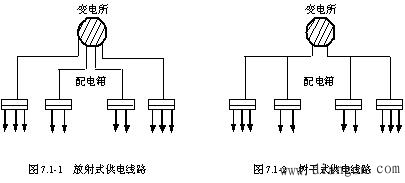

放射式供电线路图1所示。它的特点是从配电变压器低压侧引出若干条支线，分别向各用电点直接供电。这种供电方式不会因其中某一支线发生故障而影响其他支线的供电，供电的可靠性高，而且也便于操作和维护。但配电导线用量大，投资费用高。在用电点比较分散，而每个用电点的用电量较大，变电所又居于各用电点的中央时，采用这种供电方式比较有利。
树干式供电线路如图2所示。它的特点是从配电变压器的低压侧引出若干条干线，沿干线再引出若干条支线供电给用电点。这种供电方式一旦某一干线出现故障或需要检修时，停电的面积大，供电的可靠性差。但配电导线的用量小，投资费用低，接线灵活性大。在用电点比较集中，各用电点居于变电所同一侧时，采用这种供电方式比较合适。
