Q值的测量

1. Q表的工作原理

Q表是测量品质因数的仪表，其工作原理是先给被测线圈，随后计算两个专门规定的振幅电平间的衰减震荡次数，其震荡次数就是品质因数Q值。图1是Q表原理方框图，被测线圈中震荡波形如图2所示。

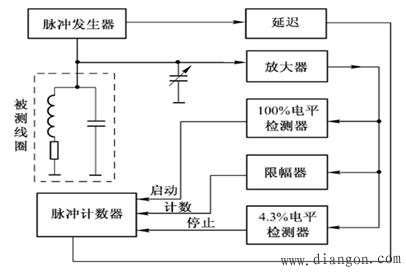

图1 Q表原理方框图

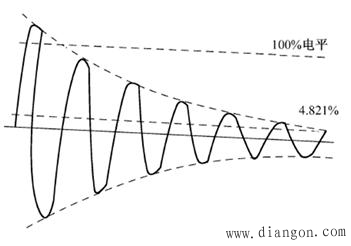

图2 被测线圈震荡波形图

1. 用虚、实部分分离法测量阻抗
2. 测量原理

阻抗是表征一个元器件或电路中电压、电流关系的复数特征量，用公式表示为 ，实部为电阻，虚部为电抗，可进行阻抗电压变换，以及阻抗虚、实部分分离。如图3，图4所示。

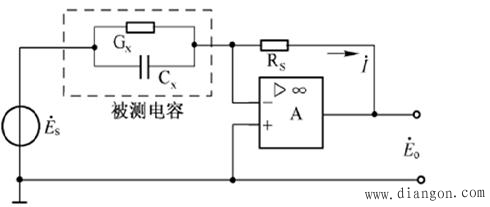

图3 电容-电压变换等效电路

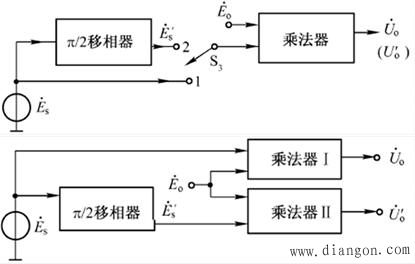

图4 阻抗的虚、实部分离电路原理框图

1. 阻抗测量电路

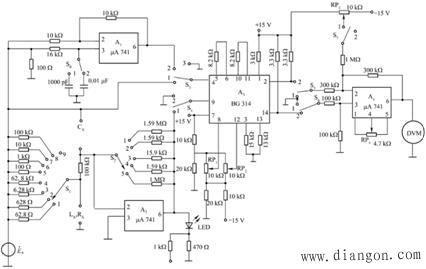

图5 阻抗测量电路
