电冰箱的制冷原理

1、制冷循环

制冷剂气体由蒸发器出来进入压缩机，气体经压缩机压缩后，变成高温高压气体到冷凝器，冷凝器与外界空间换热释放热量，使制冷剂气体液化（释放热量），液化制冷剂经干燥过滤器滤下水份和杂质后流入毛细管节流降压，节流降压后的制冷剂（尾部部分气化）流入蒸发器减压迅速气化，吸收冰箱内食品的热量达到制冷的目的。蒸发器流出的气体流入压缩机继续进行制冷循环。

2、掌握蒸发器进出两端连接处漏气、蒸发器中间管道漏气、冷凝器漏气、压缩机机械故障的维修技能。

（1）蒸发器进出两端连接处漏气

蒸发器漏气常发生在进出气的连接端。开启压缩机，运行正常，但听不到制冷剂的流动声，冷凝器没温升，冰箱不制冷，该现象基本可判断制冷剂泄漏。

经观察，冷凝器、毛细管等外露器件无油迹处（有油迹处往往就是泄漏点）。向压缩机注入少量制冷剂，用检漏仪检测也没发现漏气点。怀疑蒸发器漏气。打开后背，取出发泡隔热层（事先设置好），用检漏仪检测，发现毛细管与蒸发器接头处有漏气点。蒸发器的漏气点常用耐高温、高压的环氧树脂胶粘补，常用的有SR102、A101等。粘补时，先清洁故障处，然后裹一层砂布，再用胶粘补即可。

（2）蒸发器中间管道漏气

运行、检测方法同上，但没找到漏气点，怀疑蒸发器中间部位有漏气点。用检漏仪检测到蒸发器附近有制冷剂气体。说明蒸发器中间部分漏气。该故障用重新盘好、同规格的铜管更换比较适宜。更换方法如图1.

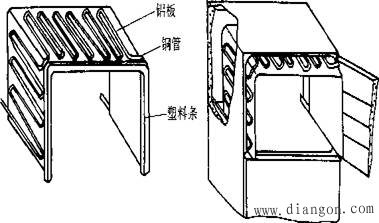

图1 更换蒸发器铜管示意图

（3）冷凝器漏气

启动冰箱观察现象同“1”问。

经观察，发现冷凝器锈迹斑斑，多处有油迹（冷冻油溶于制冷剂一同泄漏时的典型现象），用肥皂水涂于油迹处，启动冰箱，发现有气泡，说明漏气点就在该处。

维修方案：

建议更换冷凝器。

冷凝器与压缩机、干燥过滤器的接头处也是漏气故障的多发部位，检修时要重点观察。与冷凝器相关的漏气点都在冰箱外部，通常启动压缩机后，涂上肥皂水就可找到故障点。

（4）压缩机机械故障

压缩机运行时有闷声，说明高压回气；有金属磨擦或刺耳声，说明内部机械零件损坏；有哐铛声，说明防震弹簧损坏或脱钩。

启动电冰箱，听到压缩机发出铛、铛的金属碰撞声，说明三个防震弹簧的一根折断或脱钩。
