电冰箱的电气控制元件与工作原理

（1）重锤式启动继电器

重锤式启动继电器主要由继电器线圈、衔铁、动/静触点等组成。

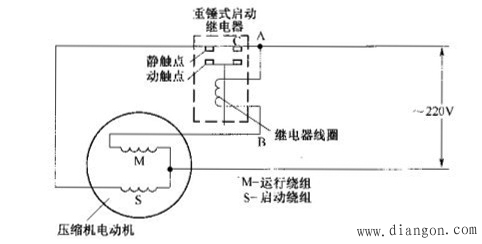

图1 重锤式启动继电器的电路原理图

（2）PTC元件启动继电器

PTC元件是以钛酸钡掺入微量稀土元素，经陶瓷工艺制成的一种具有正温度系数的半导体元件。

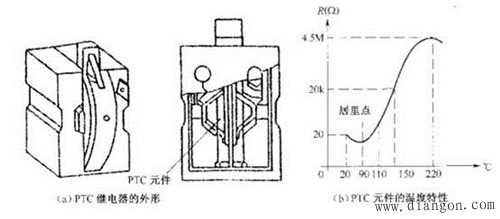

图2 PTC元件

（3）碟形热保护器

碟形热保护器主要由电热器、双金属片及动、静触点组成。

图3 碟形热保护器及碟形热保护器电路原理

图4 电子温控器原理

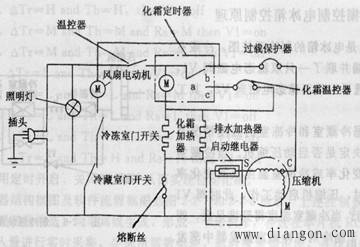

图5 半自动化霜电路图

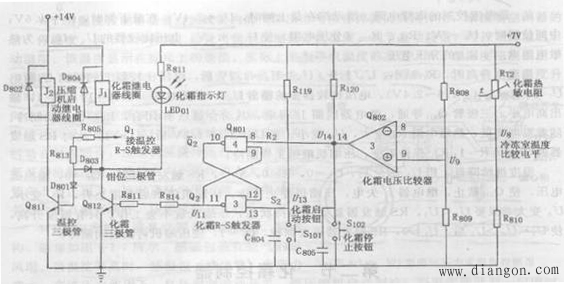

图6 全自动化霜电路
