伴音信号的调制

1. 预加重

语音信号的功率谱随频率的增加而减小，其大部分能量集中在低频范围内。小能量的高频信号的信噪比过低。幅度较小的高频分量产生的频偏小得多。调频信号并没有充分占用给予它的带宽。由此，在发送端提升高音频进行预加重，在接收端对接收到的音频信号进行去加重，对高音频进行相应的衰减，保证音频信号的幅度平坦。

2.伴音调频：

1）调频：高频载波的频率不是一个常数，是随调制信号而在一定范围内变化的调制方式，其幅值则是一个常数。

图1 调频波的形成

图2 已调伴音信号的频谱

PAL制伴音调频参数

载频：比图像载频高6.5MHZ；伴音基带信号宽：40HZ－－15KHZ

最大频偏50kHZ,已调带宽：2×（50＋15）＝130kHZ

3. 彩色射频全电视信号的组成

包括了图像信号和辅助信号。相对黑白电视信号，彩电的图像信号增加了色度信号，辅助信号增加了色同步信号。将彩色全电视信号对图像载波fpz进行调幅，得到图像调幅波，将伴音信号对伴音载波fsz进行调频，得到伴音调频波，两者相加得到的频谱如图。

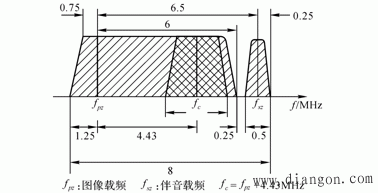

图3彩色射频全电视信号频道频谱图
