失真度的测量

1. 非线性失真的定义

全部谐波电压的有效值与基波电压的有效值之比。

1. 失真度测量仪基本工作原理

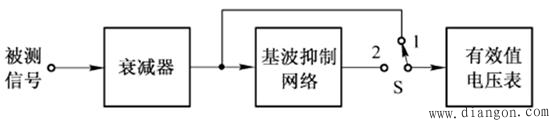

图1 基波抑制法原理图
，

1. 有源陷波电路（略）
2. 失真度测量仪举例
3. 基本工作原理

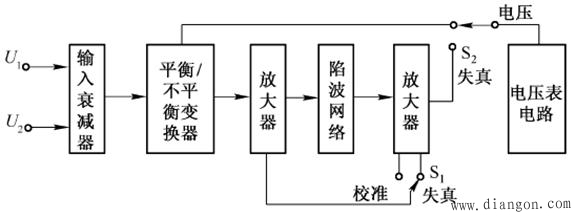

图2 失真度测量仪的原理方框图
当失真度小于10%时， γ≈ γ’
当失真度大于10%时，应按下式加以计算修正

2.失真度测量的误差分析
(1)仪器指示的失真度与理论失真度的偏差
(2)失真仪中的基波抑制网络很难做到将基波分量全
部滤除，也很难做到对二次以上的谐波一点不衰
减，这也会造成一定的测量误差。
(3) 测试仪器本身也会由于许多原因而产生误差。
(4) 由电压表读出的失真度应扣除仪器本身的失真度。
(5) 若采用峰值或平均值电压表，则会引入一定误差
(6) 陷波滤波器
(7) 其它
