数字信号与模拟信号和脉冲信号

(1)模拟信号与模拟电子电路：在数值上和时间上均连续变化的信号称为模拟信号。输人信号和输出信号均为模拟信号的电子电路(如各种放大电路等)称为模拟电子电路。这类电路研究的目标是它们的输入和输出信号的大小和相位关系。

(2)数字信号和数字(电子)电路：在数值上和时间上均不连续的信号称为数字信号或脉冲信号。输入和输出信号均为数字信号的电子电路称为数字(电子)电路。这类电路研究的目标是它们的输出与输人间的逻辑关系。

（3）脉冲信号足一种跃变信号．并且持续时间短暂，最常见的是矩形波和尖顶波。对于矩形波而言，它的参数有幅度、宽度、周期、上升沿和下降沿等。此外，脉冲还有正、负之分。如果脉冲跃变后的值比初始值高，则为正脉冲；反之，则为负脉冲。

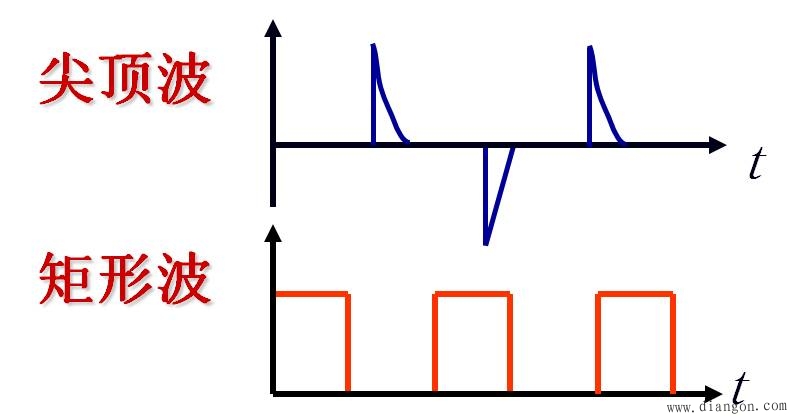

图1 矩形波和尖顶波

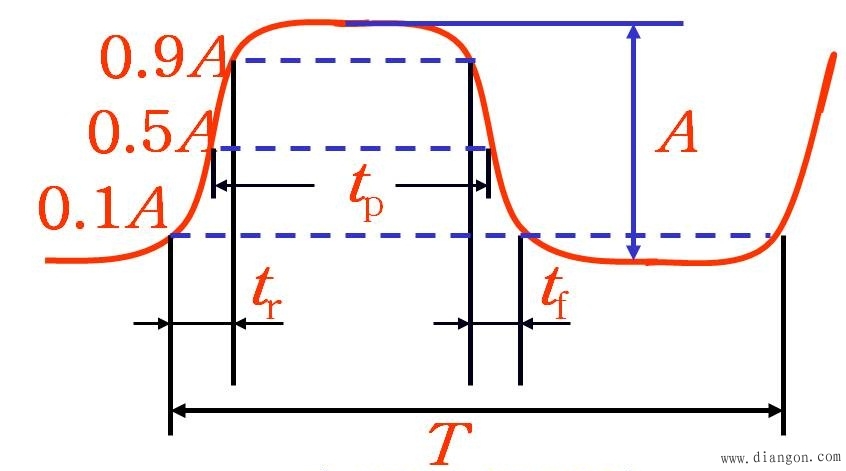

图2 实际的矩形波
