各类建筑物的防雷保护

（1） 防直接雷措施
① 装设独立避雷针，架空避雷线或避雷网，避雷网网络尺寸不应大于 5m ×5m 或 6m ×4m，其支柱或端部至少应设一条引下线。

② 当装设独立接闪器有困难时，可沿屋角、屋脊、屋檐和檐角等易受雷击部位敷设避雷针、避雷线、避雷网等。这时，建筑物应装设均压环，环间垂直距离不应大于 12m，并采用环形接地体，每一引下线的冲击接地电阻不应大于 10Ω。

③ 当建筑物高度超过 35m 时，应采取侧击雷防护措施。自 30m 起，每 6m 沿建筑物四周装设水平均压带，并与引下线连接；30m 及 30m 以上的金属门窗、栏杆等构件与防雷装置连接。

④ 对于排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，如无管帽，接闪点及接闪器的保护范围外边线应在管口上方半径 5m 的半球之外；对易燃品储罐，避雷针与呼吸阀的水平距离不应小于 3m，储量 5000m3以上的储罐为5m，避雷针针尖高于呼吸阀不应小于 3m；如有管帽，接闪点及接闪器的保护范围应在表1所限定的距离之外。

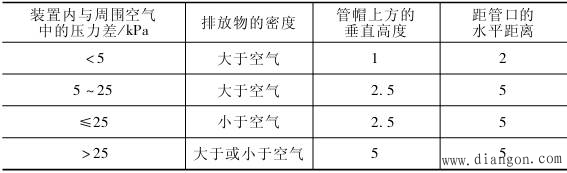

表1 管口外保护范围的要求 单位：m

⑤ 对于无燃爆危险的排放管，管帽或管口在接闪器保护范围内即可。

（2） 防静电感应雷措施
① 建筑物内的金属设备、金属管道、金属构架、钢屋架、钢窗、电缆金属护套以及突出屋面的放散管、风管等金属物件应与防雷电感应的接地装置相连。金属屋面或屋面结构钢筋上相邻引下线之间的距离不应大于 12m （第二类建筑物不应大于 18m）。

② 非金属屋面用明装避雷网保护，并予以接地。
③ 防雷电感应接地装置可以和其他接地装置共用，防雷电感应接地干线与接地装置的连接不得少于两处。

（3） 防电磁感应雷措施

① 平行敷设的管道、构架、电缆相距不到 100mm 时，应用金属线跨接，跨接点之间的距离不应超过 30m；交叉相距不到 100mm 时，交叉处也应用金属线跨接。

② 管头接头、弯头、阀门等连接处的过渡电阻大于
0.03Ω 时，连接处也应用金属线跨接；对于 5根及 5根以上螺
栓连接的法兰盘可不跨接。

2.第二类建筑物

（1） 防直击雷措施
① 沿建筑物屋角、屋脊、屋檐和檐角等易受雷击部位装设避雷针、避雷网或避雷带，避雷网或避雷带网格尺寸不应大于 10m ×10m 或 12m ×8m。

② 无燃烧危险的金属放散管、呼吸阀、排风管、烟囱等可不另装接闪器，但必须与屋面防雷装置相连，其接地装置可以与电气设备的接地装置共用，每一引下线的冲击接地电阻不
应大于 10Ω。

③ 对于排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，应按第一类防雷建筑物考虑。

④ 当建筑物高度超过 45m 时，应将 45m 及 45m 以上的建筑物的钢构架、混凝土钢筋、金属门窗或栏杆等构件与防雷装置连接，作侧击雷防护。

（2） 防静电感应雷措施 与第一类建筑物相同。
（3） 防电磁感应雷措施 与第一类建筑物基本相同，对
于管道接头、弯头、阀门等连接处可不用金属线跨接。

3.第三类建筑物

主要考虑防直击雷措施如下。
① 沿建筑物屋角、屋脊、屋檐和檐角等易受雷击部位装设避雷针、避雷网或避雷带，避雷网或避雷带网格尺寸不应大于 20m ×20m 或 24m ×16m。

② 屋面上的金属放散管、呼吸阀、排风管、烟囱等可不另装接闪器，但必须与屋面防雷装置相连，其接地装置可以与电气设备的接地装置共用，每一引下线的冲击接地电阻一般不应大于 30Ω，对于重要的建筑物则不得超过 10Ω。

③ 当建筑物高度超过 60m 时，应将 60m 及以上的建筑物钢构架、混凝土钢筋、金属门窗或栏杆等构件与防雷装置连接作侧击雷防护。

4.防二次放电的要求

二次放电可能引起爆炸和火灾，也可能造成电击，跨接和间距是防止二次放电最常用的方式。防二次放电的间距见表2。

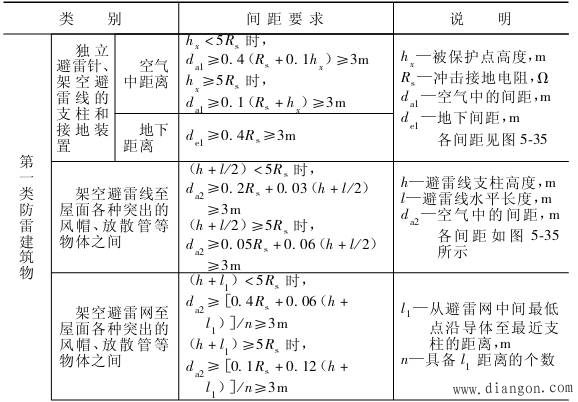

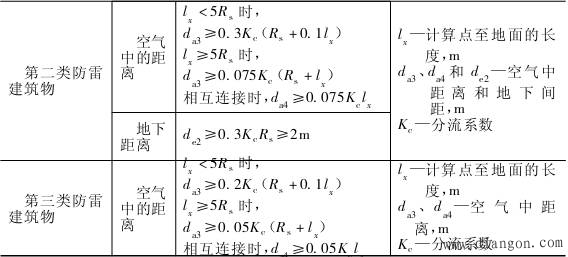

表2 防止二次放电的间距

注：对于单根引下线，取 Kc=1；对于两根引下线和接闪器不成闭合环路的多根引下线，取 Kc=0.66；对于接闪器成闭合环路的多根引下线，取 Kc=0.44。

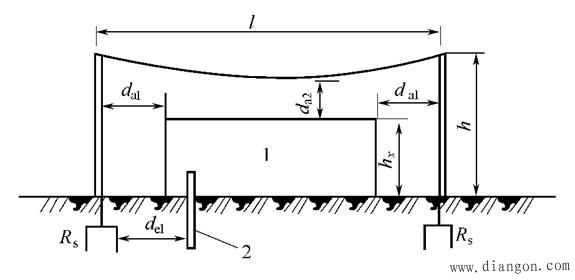

1—被保护物；2—金属管道
