变压器过电流保护

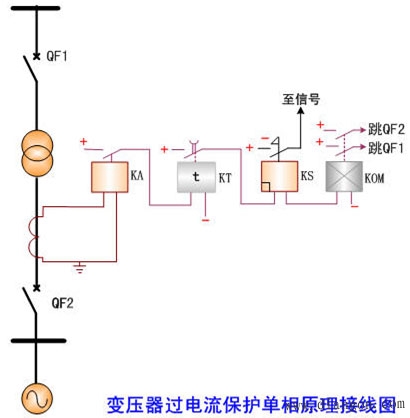

1．变压器过电流保护的单相原理接线如下图所示。

2．保护的起动电流按躲过变压器的最大负荷电流整定

3．变压器的最大负荷电流的确定

（1）对并联运行的变压器，应考虑切除一台变压器后的负荷电流。当各台变压器的容量相同时，可按下式计算：

（2）对降压变压器，应考虑负荷中电动机自起动时的最大电流：

4．保护的灵敏系数按下式校验

要求：作为近后备保护，取变压器低压侧母线为校验点，要求Ksen=1.5～2.0；作为远后备保护，取相邻线路末端为校验点，要求Ksen≥1.2。

5．保护的动作时限

应比相邻元件保护的最大动作时限大一个阶梯时限△t。
