单片机中断的撤除方法

CPU响应某中断请求后，在中断返回前，应该撤除该中断请求，否则会引起另一次中断而发生错误。根据中断方式的不同，中断的撤除可以分为定时器/计数器中断请求的撤除、外部中断请求的撤除、串口中断请求的撤除。
一、定时器/计数器T0/T1中断的撤除
定时器/计数器T0/T1的外部中断请求，在CPU响应中断后，由内部硬件自动清除中断标志TF0和TF1，IE0和IE1，无需采取其它措施。
二、外部中断请求的撤除
对于电平触发方式的外部中断请求的撤除，不仅要清除中断标志，还需在中断响应后把中断请求输入端从低电平强制改为高电平。撤除中断请求的电路方案如图所示。

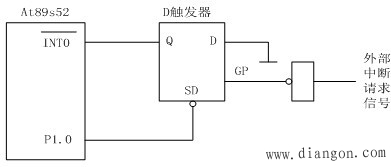

图 电平方式外部中断请求的撤消电路

上图中，用D触发器锁存外部中断请求低电平，通过触发器输出端Q送INT0，所以增加的D触发器对外部中断请求没有影响。中断响应后，为了撤销低电平引起的中断请求，可利用D触发器的直接置位端SD来实现。AT89S52的一根I/O口线P1.0控制SD端。只要在SD端输入一个负脉冲（P1.0初始状态为1），即可使D触发器置1，从而撤销了低电平的中断请求信号，所需负脉冲可以通过在中断服务程序中增加以下两条指令得到：
SETB P1.0 ; P1.0置1
CLR P1.0 ; P1.0置0
所以，电平方式下外部中断请求信号的撤除，要通过硬件和软件的配合来解决。
三、 串行口中断请求的撤除
AT89S52进入串行口中断服务程序后常需要对它们进行检测，以测定串行口发生了接收中断还是发送中断。TI和RI是串行口中断的标志位（见SCON），中断系统不能自动将它们撤除，为防止CPU再次响应这类中断，只能用软件的方法，在中断服务程序中用如下指令将它们撤除。
CLR TI ; 撤除发送中断
CLR RI ;撤除接收中断
若采用字节型指令，则可使用如下指令。
