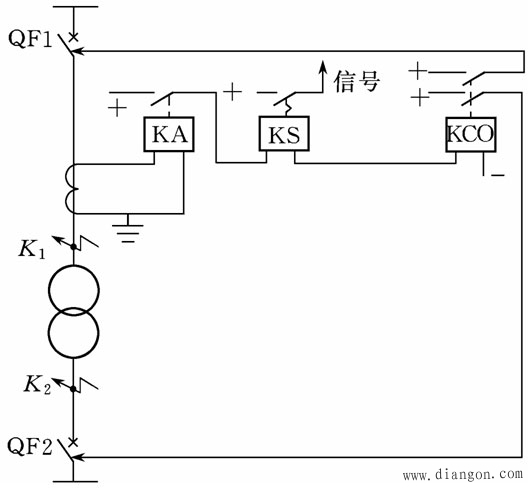

变压器的电流速断保护调试

1、适用范围

对于容量较小的变压器，当其过电流保护的动作时限大于0.5s时，可在电源侧装设电流速断保护。它与瓦斯保护配合，以反映变压器绕组及变压器电源侧的引出线套管上的各种故障。

2、安装

主电源侧。

当变压器的电源侧为直接接地系统时，保护采用完全星形接线，若为非直接接地系统，可采用两相不完全星形接线。

3、缺点

只可切除变压器电源侧及油箱内部发生的各种故障。

负荷侧套管及引出线相间短路保护不到，只能由后备保护动作。

4、整定原则

避开负荷侧母线短路最大短路电流；避开励磁涌流。

保护的动作电流可按下列之一选择：

按大于变压器负荷侧K2点短路时流过保护的最大短路电流，即：

Iset=Krel * Ik.max

式中Krel：可靠系数，对电磁型电流继电器，取1.3～1.4；

Ik.max：最大运行方式下，变压器低压侧母线发生短路故障时，流过保护的最大短路电流。

5、灵敏系数

Klm≥2

否则，应装设纵联差动保护。
