流体压强传感器
时间：2023-03-15作者：佚名
|
1. 膜式压力传感器
它的弹性元件为四周固定的等截面圆形薄板,又称平膜板或膜片。其一表面承受被测分布压力,另一侧面贴有应变片。应变片接成桥路输出,如图1所示。

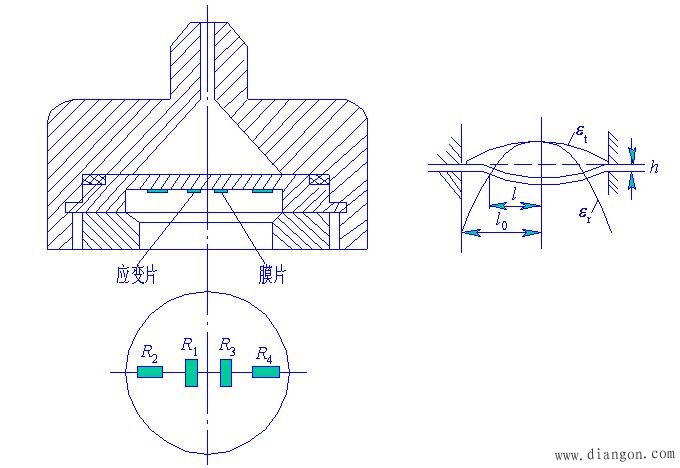

图1 膜式压力传感器

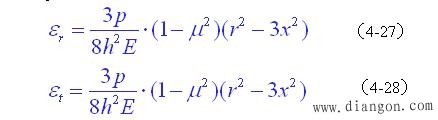

膜片上粘贴应变片处的径向应变εr和切向应变εt与被测力p之间的关系为
式中: ;
x——应变计中心与膜片中心的距离；
h——膜片厚度；
r——膜片半径；
E——膜片材料的弹性模量；
μ——膜片材料的泊松比。 为保证膜式传感器的线性度小于3％,在一定压力作用下,要求
2. 筒式压力传感器

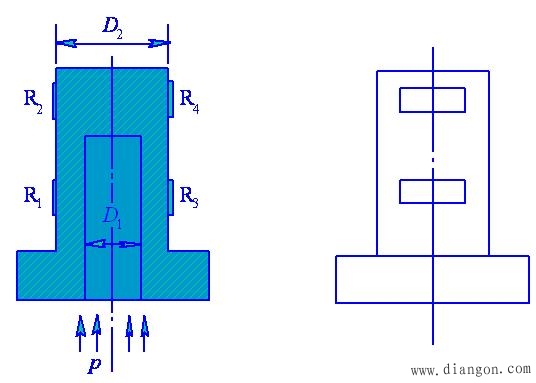

图2 筒式压力传感器
对于薄壁圆筒(壁厚与臂的中面曲率半径之比<1／20),筒壁上工作应变计处的切向应变与被测压力p的关系,可用下式求得：
对于厚壁圆筒（壁厚与中面曲率半径之比大于1／20 ）,则有
式中:
D1——圆筒内孔直径；
D2——圆筒的外壁直径；
E——圆筒材料的弹性模量；
μ——圆筒材料的泊松系数。 |
