横联差动保护

发电机横差保护，是发电机定子绕组匝间短路（同分支匝间短路及同相不同分支之间的匝间短路）、线棒开焊的主保护，也能保护定子绕组相间短路。当发电机定子绕组为双星形接线，且中性点有6个引出端子时，匝间短路保护一般采用横联差动保护(简称横差保护)。

发电机横差保护，有单元件横差保护（又称高灵敏度横差保护）和裂相横差保护两种。

1.单元件横差保护

单元件横差保护，适用于每相定子绕组为多分支，且有两个或两个以上中性点引出的发电机。

原理：

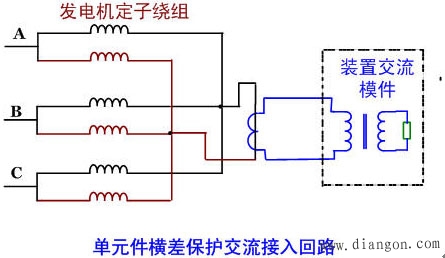

发电机单元件横差保护的输入电流，为发电机两个中性点连线上的TA二次电流。以定子绕组每相两分支的发电机为例，其交流输入回路示意图如下图所示。

2. 裂相横差保护

裂相横差保护，又称三元件横差保护，实际上是分相横差保护。

（1）构成原理及动作特性

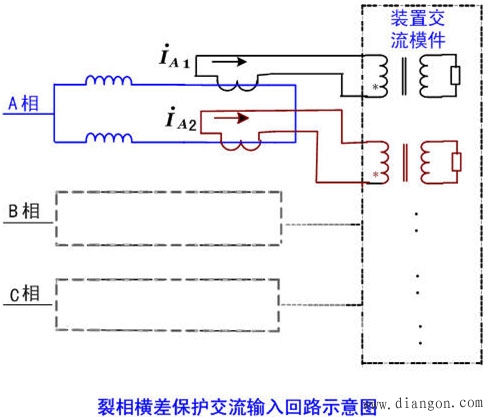

以每相定子绕组有二分支的发电机为例，发电机裂相横差保护的交流输入回路示意图

裂相横差保护的实质是：将每相定子绕组的分支回路分成两组，并通过两组TA将各组分支电流分别引入到保护装置中计算差动电流和制动电流。

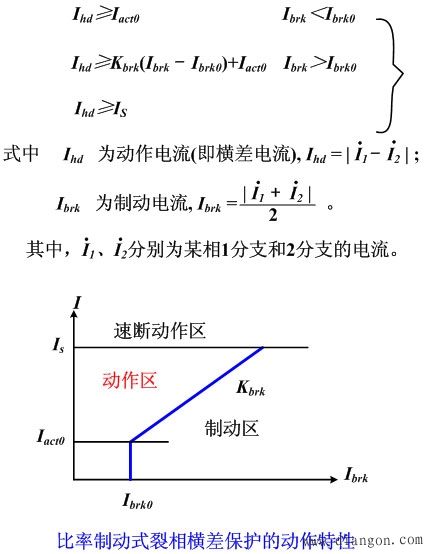

保护的动作特性，可采用比率制动特性，也可采用标积制动特性。具有比率制动特性的动作方程和动作特性如下所示。
