51单片机的定时/计数器（CTC）及应用
|

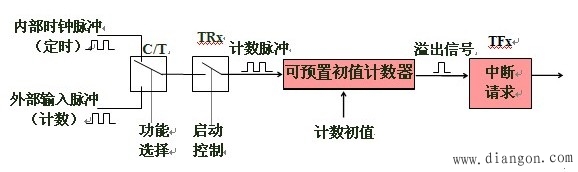

51单片机内有两个定时/计数器，称为T0和T1，是16位的，所以它们各由两个8位的特殊功能寄存器（SFR）组成，即T0＝TH0＋TL0，T1＝TH1＋TL1，默认情况下，通电后它们是不启动的。 一、定时/计数器的应用 1．计数功能： 2．定时功能： 二、定时/计数器的工作原理 定时/计数器中的核心部件为可预置初值计数器。预置初值后开始计数，直至计数值产生溢出，可查询判断此溢出；也可申请中断。

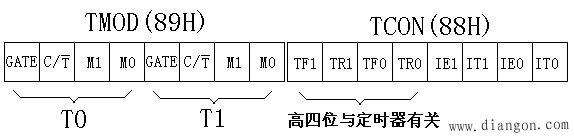

2．定时器的控制、模式寄存器 TMOD定时器方式寄存器（89H） TCON定时器控制/状态寄存器（88H）

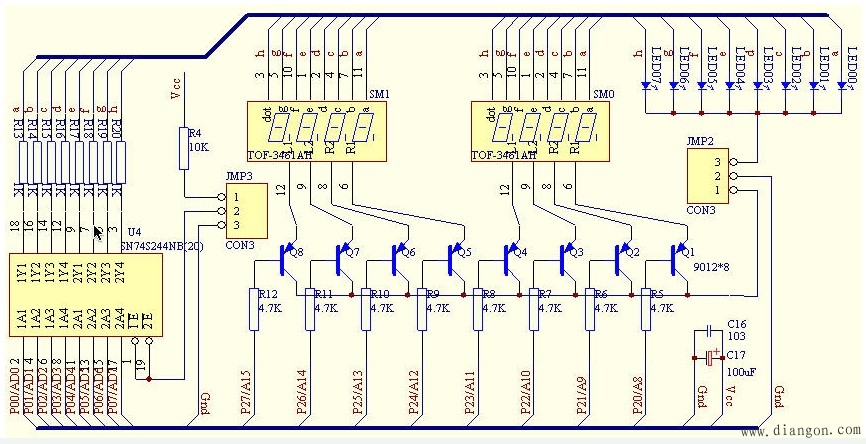

如图，P0口接了8只发光管，高电平亮。用定时器实现50ms延时，轮流点亮。（注：实验时用短路帽短路JMP2的2－3脚和JMP3的2－3脚）
参考程序： Org 0000H Main: mov tmod,#00000001B ;选T0，定时，方式1 Mov th0,#3ch Mov tl0,#0b0h ;预置初值15536 Setb tr0 ;启动T0 Mov a,#00000001B ;设置显示模式 Loop: mov p0,a RL a Jnb tf0,$ ;等候50ms的溢出 Clr tf0 Mov th0,#3ch Mov tl0,#0b0h ;预置初值15536 Sjmp loop 思考题：⑴ 若定时30ms，怎样修改程序？ ⑵ 若定时1秒，怎样修改程序？ ⑶ 若定时任意长时间，怎样修改程序？

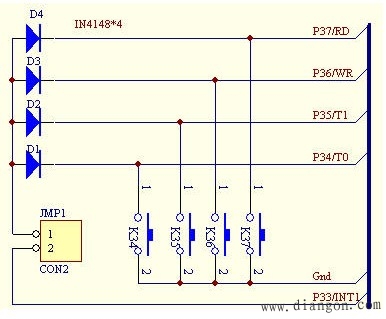

如图，计数器T0的计数引脚（P3.4脚）接有一开关，每按一次开关，理论上计数器T0就会计一个数（若考虑抖动问题，实际上可能会计多个数），读出该数送P0口，通过P0口的发光管的亮灭情况，读出计数值（设T0计数、用方式2）。 参考程序： Org 0000H Main: mov P0,#0 mov tmod,#00000110B ;选T0，计数，方式2 Setb tr0 ;启动T0 Loop: mov a,tl0 ;读出T0的低8位值送A寄存器 Mov P0,a ;送P0口显示 Sjmp loop 思考题：⑴ 若计数100，然后声光指示，怎样修改程序？ ⑵ 若计数500，然后声光指示，怎样修改程序？
任务：定时器T0产生2000Hz方波信号，从P3.6脚输出，再从T1的计数脚P3.5引入；T0还产生1秒的定时信号，定期打开和关闭T1计数器。打开T1时，方波信号输入并计数；关闭T1时，读出T1的值送P0口和P1口显示（注：P1口的值是反相的，即低电平亮，高电平灭。当然可以取反后送P1口）。 参考程序： ;********************************************************* ;************* 数字频率计程序 *************** ;********************************************************* ;任务：利用定时器T0定时，产生2KHz方波，从P3.6脚输出， ;并送P3.5脚（T1的计数脚)进行计数；T0还产生1秒定时，不断地 ;打开和关闭T1计数器，并将读取到的频率值送P0口和P1口显示。
;分析：2KHz方波，设占空比为50％，则高低电平的时间各为250uS, ;可用T0定时，选方式2，自动重新装载初始值6。T1计数，方式1。
;硬件上，将P3.6脚与P3.5脚相连（注意从排针上相连或短路帽短接）即可。
org 0000h ljmp main ;********************************************************* ;主程序 org 0030h main: mov p0,#0 mov p1,#0ffh mov p3,#0ffh ;初始化，关闭所有发光管 mov r3,#0 mov r4,#0 ;r3-r4组成1秒计数器 mov tmod,#01010010B ;T1计数，方式1； ;T0定时，方式2。 mov th0,#6 mov tl0,#6 ;预置初始值6，准备计数250 mov th1,#0 mov tl1,#0 setb tr0 ;启动定时器T0 main_disp: jnb tf0, main_disp clr tf0 cpl p3.6 ;输出方波 inc r3 cjne r3,#0,next inc r4 sjmp main_disp next: cjne r3,#0a0h,main_disp cjne r4,#0fh,main_disp ;判断够4000次计数吗？ ;因为中断4000次为1秒。 mov r3,#0 mov r4,#0 ;1秒计数器清0 cpl tr1 ;启动或关闭T1计数器 jb tr1,main_disp ;若T1启动则返回,否则去读取频率值 mov a,tl1 mov P0,a ;将频率值的低8位送P0口显示 mov a,th1 cpl a ;考虑P1口是低电平点亮，故取反 mov P1,a ; 将频率值的高8位送P1口显示 mov tl1,#0 mov th1,#0 ;T1计数器清0 ljmp main_disp end ;注：以上送P1和P0口的数据为16进制。经实验，得到的16进制值为07H、0D0H。 ;*************************************************************** |
