三相异步电动机的电路分析

一、定子电路

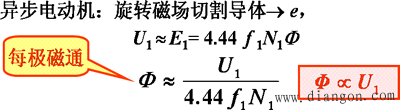

1 . 旋转磁场的磁通Φ

2 . 定子感应电势的频率 f 1

感应电势的频率与磁场和导体间的相对速度有关，旋转磁场与定子导体间的相对速度为n 0 ，所以

二、转子电路

1. 转子感应电势频率 f 2

∵ 定子导体与旋转磁场间的相对速度固定，而转子导体与旋转磁场间的相对速度随转子的转速不同而变化，所以旋转磁场切割定子导体和转子导体的速度不同，故定子感应电势频率f１不＝转子感应电势频率f2

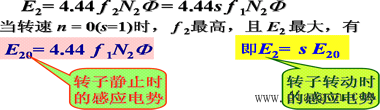

2. 转子感应电动势 E 2

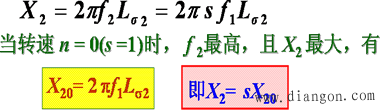

3. 转子感抗 X 2

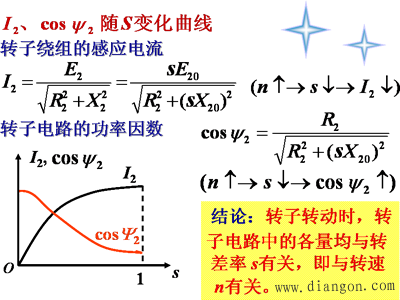

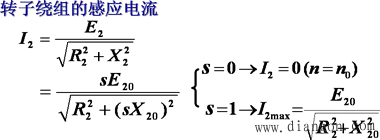

4. 转子电流 I 2

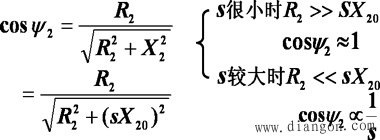

5. 转子电路的功率因数 cosφ2
