AT89S52单片机的外部引脚及功能

AT89S52是一种带8K字节FPEROM的低电压、高性能CMOS 型8位单片机。AT89S52具有以下主要基本特征：

• 8位CPU，和MCS-51单片机产品完全兼容
• 8K字节在系统可编程Flash存储器
• 1000次擦写周期
• 振荡器和时钟电路的全静态操作：0Hz～33Hz
• 三级加密程序存储器
• 32个可编程I/O口线
• 3个16位定时器/计数器
• 8个中断源，6个中断矢量，2级优先权的中断系统
• 全双工UART串行通道
• 低功耗空闲和掉电模式
• 掉电后中断可唤醒
• 具有看门狗定时器
• 双数据指针DPTR0和DPTR1
• 具有掉电标识符POF

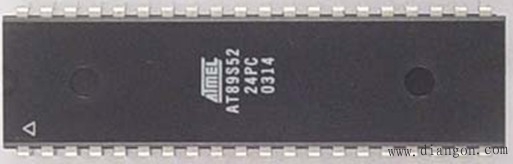

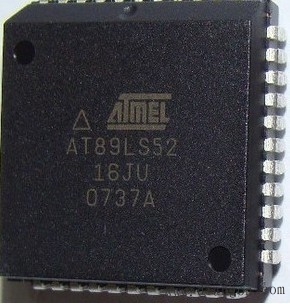

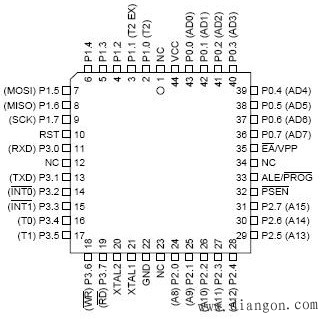

常见的AT89S52单片机有PDIP封装（如图1所示）、plcC封装（如图2所示）、TQFP封装（如图3所示）：

1．主电源及时钟引脚
此类引脚主要包括电源引脚VCC、GND、时钟引脚XTAL1、XTAL2。
①VCC（40脚）：接 5V电压，为单片机提供电源；
②GND接地端（20脚）：接地；
③单片机的时钟引脚。XTAL1（18脚）、XTAL2（19脚）：外接晶体引线端。当使用内部时钟振荡器时，这两个引线端外接石英晶体和微调电容。当使用外部时钟时，XTAL1用于外接外部时钟源。
2．控制引脚
控制引脚共有4根，分别是ALE/、、和/VPP。
①ALE/
地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲，实现低字节地址和数据的分时复用。在flash编程时，此引脚也用作编程输入脉冲。在一般情况下，ALE 以晶振1/6的固定频率输出脉冲，可用来作为外部定时器或时钟使用。
②
引脚是外部程序存储器选通信号。当AT89S52从外部程序存储器执行外部代码时，在每个机器周期被激活两次，而在访问外部数据存储器时，将不被激活。
③RST
RST（Reset）复位信号输入端。晶振工作时，RST引脚持续加上2个机器周期高电平
将使单片机复位。看门狗计时完成后，RST 脚输出96 个晶振周期的高电平。
④/VPP
访问外部程序存储器控制信号。为使能从0000H 到FFFFH的外部程序存储器读取指令，必须接GND。为了执行内部程序指令，应该接VCC。在Flash编程期间，EA也接收12伏VPP电压。
