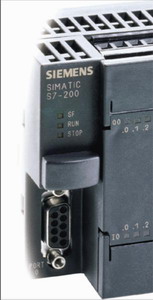

S7-22X系列PLC的硬件模块简介

2、丰富的扩展模块

扩展模块包括：数字量I/O模块、模拟量I/O模块、通讯模块、功能模块四类。根据系统的要求进行选择和配置这些扩展模块。

数字量I/O模块：

模拟量I/O模块：

通讯模块：

功能模块：

3、S7-22X各CPU模块的扩展能力

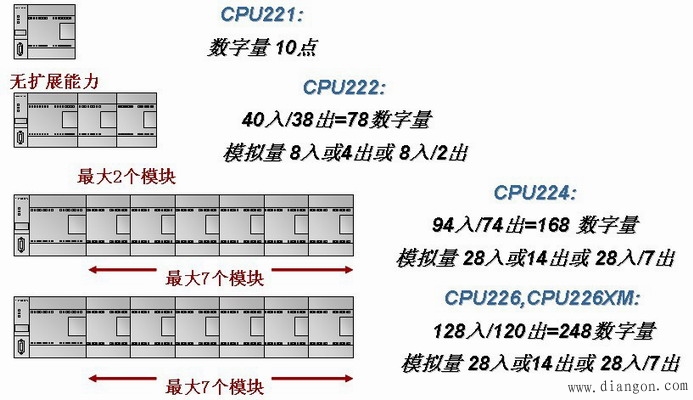

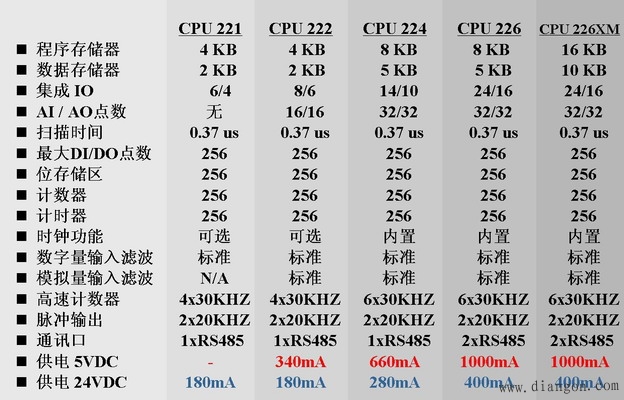

图4 CPU模块的扩展能力

1、根据应用要求选择 CPU

2、所有扩展模块的电源消耗之和不能超过电源提供者

所能提供的最大电流值：
5V DC: CPU222/224/226: 340/660/1000mA
24V DC: CPU221/222/224/226: 180/180/280/400mA

3、根据需要选择相应的附件

例：某PLC控制系统，经估算需要数字量输入点37个，数字量输出点30个；模拟量输入通道6个，模拟量输出通道2个。请选择S7-200 PLC的主机类型及其扩展模块。

分析：选择S7-200 PLC的CPU226为主机，它可以扩展7个模块，自带输入/输出点为40点（DI24/DO16），数字量扩展模块选EM223（DI16/DO16）；模拟量扩展模块选EM235（AI4/AO1）2个。

根据以上配置，系统中的数字量输入点为40＞37，数字量输出点为32＞30，模拟量输入通道为8＞6，模拟量输出通道为2=2，可以满足点数的控制要求。

消耗电流的计算：

CPU226提供的最大电流：1000mA
EM223（DI16/DO16）的消耗电流为：150mA
EM235（AI4/AO1）的消耗电流为：30mA

所配置的硬件系统总的消耗电流为：

150×2 30×2=360mA＜1000mA

综合以上两点，所配置的硬件系统可以满足系统的要求。
