配电网的电压计算

电力系统的基本任务是安全、可靠、经济地为用户提供充足的电能。为了完成这一基本任务，在电力系统的规划、设计和运行过程中需要进行一系列技术和经济的分析和计算。本文讲解配电网的电压计算，配电网的损耗计算与降损措施，配电网的潮流计算以及配电网的无功补偿和电压调整等。

当输电线路传输功率时，电流将在线路的阻抗上产生电压降落。为了使分析简便，输电线路采用集中参数等值电路，暂时不考虑电容的影响。

电压降落：指线路首末两端电压的相量差。见图1。

图1 电压降落的表示

1.已知环节末端电压及功率

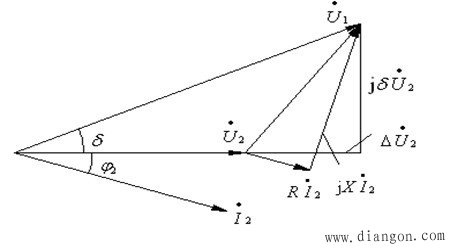

以末端电压为参考相量，负荷为感性，见图2。 末端电压降落的纵、横分量见图3。

图2

图3

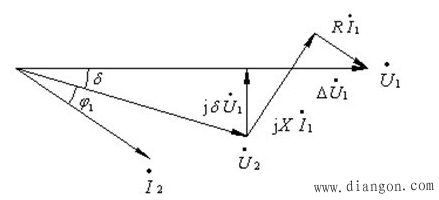

2.已知环节首端电压及功率，参照上述推导，见图4。首端电压降落的纵、横分量见图5。

图4 以首端电压为参考向量，末端电压	图5 首端电压降落的纵、横分层

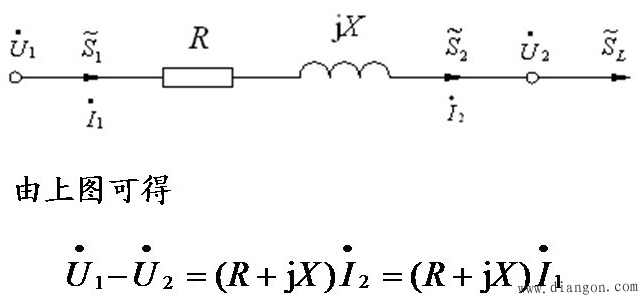

注意：当已知末端的电压及功率求首端的电压时，取末端电压为参考相量；当知首端的电压及功率求末端电压时，取首端电压为参考相量。见图6。

图6

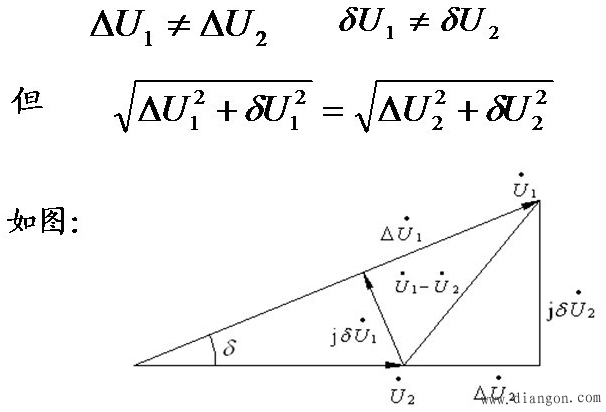

电压损耗指线路首末两端电压的数值差。电压损耗的大小为图7中的AG。如忽略其横分量，电压损耗由两部分组成的，见图8。

图7 电压损耗	图8 电压损耗组成

式中第一部分与有功功率和电阻有关，第二部分与无功功率和电抗有关，这些因素对电压损耗值的影响程度是由电网特性所决定的。

电压偏移是指线路首端或末端电压与线路额定电压的数值差 。电压偏移常用百分值表示，见图9。

常以电压损耗和电压偏移作为衡量电压质量的主要指标。

图9 电压偏移
