运算放大器构成的电压比较器

集成运算放大器除了能对各种模拟信号进行运算外，还可以对信号进行处理，如作有源滤波器和电压比较器等。

运算放大器作电压比较器时，工作在饱和区。下面公式中的Uo max和Uo min分别为uo的最大值和最小值（即正负饱和输出电压 Uo(sat)和-Uo(sat)）。

（1）反相输入

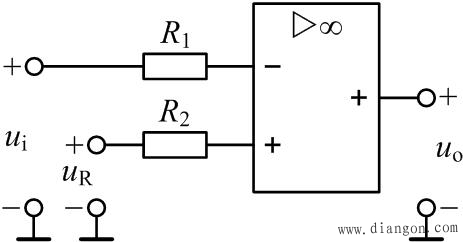

图1 简单比较器（反相输入）电路图 图2 简单比较器（反相输入）传输特性

比较器的输入信号ui接运放的反相输入端，参考电压UR接运放的同相输入端，有

（2） 同相输入

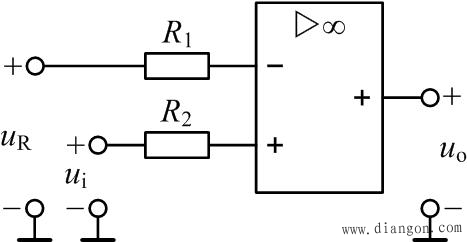

图3 简单比较器（同相输入）电路图 图4 简单比较器（同相输入）传输特性

比较器的输入信号ui接运放的同相输入端，参考电压UR接运放的反相输入端，有

若简单比较器的参考电压为零，则称为过零比较器。
2、滞回比较器

在简单比较器的基础上引入正反馈，即得滞回比较器。

（1） 反相输入

图5 滞回比较器（反相输入）电路图 图6 滞回比较器（反相输入）传输特性
比较器的输入信号ui接运放的反相输入端，参考电压UR接运放的同相输入端，有

回差为

（2） 同相输入

比较器的输入信号ui接运放的同相输入端，参考电压UR接运放的反相输入端，有

回差为
