三极管的选用原则

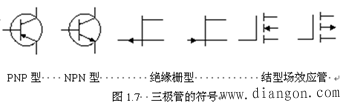

晶体管可分为两大类：一类是结型晶体管，由两个PN结组成，有PNP及NPN两种结构。这类晶体管工作时，半导体中的电子和空穴两种载流子同时参与导电，所以又叫双极型晶体管。另一类是场效应晶体管，有结栅场效应晶体管、金属－氧化物－半导体（MOS）场效应晶体管及肖特基势垒场效应晶体管等结构。这类晶体管工作时，只有半导体中的多数载流子起主要作用，所以又叫单极型晶体管。三极管的符号如图所示。

1、选用原则

晶体管的正常工作需要一定条件，超过允许条件范围则可能是晶体管不能正常工作，甚至会遭到永久性损坏。因而，选用时应考虑以下各因素：

①选用的晶体管，切勿使工作时的电压、电流、功率超过手册中规定的极限值，并根据设计原则选取一定的余量，以免烧坏管子。

②对于大功率管，特别是外延型高频功率管，在使用中的二次击穿往往使功率管损坏。为了防止第二次击穿，就必须大大降低管子的使用功率和电压。

③选择晶体管的频率，应符合设计电路中的工作频率范围。

④根据设计电路的特殊要求，如稳定性、可靠性、穿透电流、放大倍数等，均应进行合理选择。

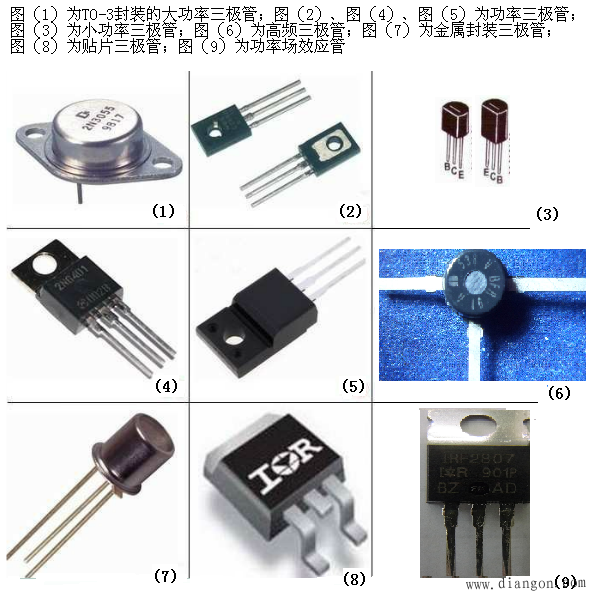

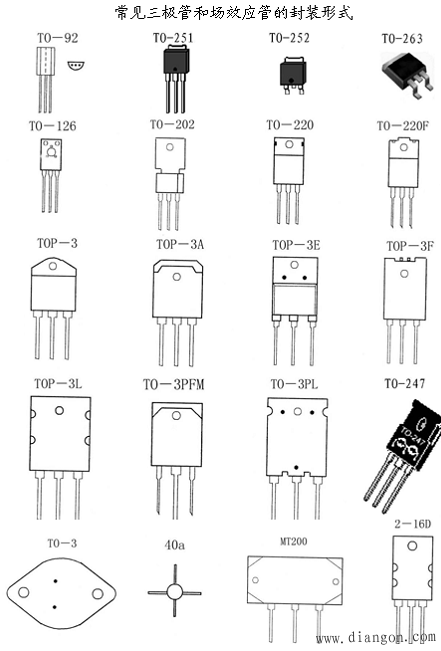

2、常见三极管的图片
