计算机12位A/D转换器AD574
时间：2023-03-15作者：佚名
|
AD574是一个完整的12位逐次逼近式带三态缓冲器的A/D转换器，它可以直接与8位或16位微型机总线进行接口。AD574的分辨率为12位，转换时间为15～35μs。AD574有6个等级，其中AD574AJ、AD574AK和AD574AL适合在0~ 70℃温度范围内工作,AD574AS、AD574AT和AD574AV适合在-55～ 125℃温度范围内工作。
1.AD574的电路组成

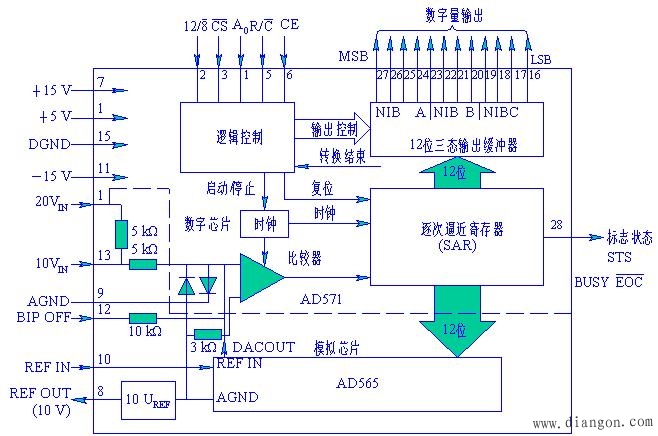

AD574的原理框图如图1所示。AD574由模拟芯片和数字芯片两部分组成。
图1 AD574原理框图
2．AD574的引脚功能说明

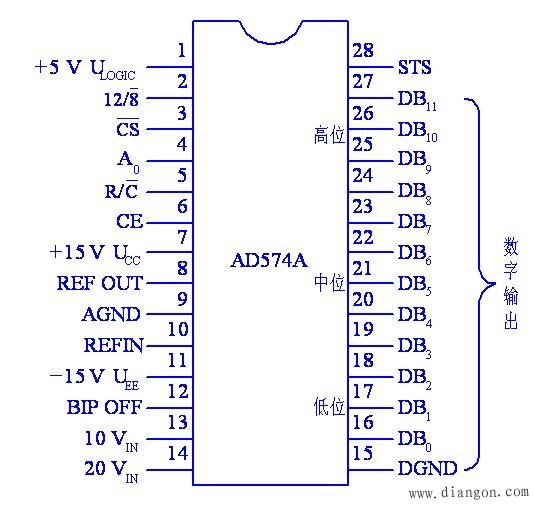

AD574各个型号都采用28引脚双列直插式封装，引脚图如图2所示。
图2 AD574引脚图

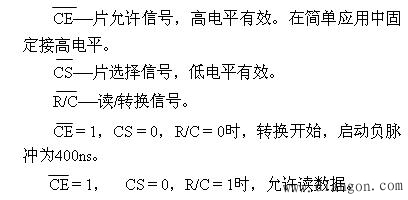

AD574各主要管脚的功能如下：
DB0～DB11——12位数据输出，分三组，均带三态输出缓冲器。
ULOGIC——逻辑电源 5V（ 4.5~ 5.5V）。
UCC——正电源 15V（ 13.5～ 16.5V）。
UEE——负电源-15V（-13.5～-16.5V）。
AGND、DGND——模拟和数字地。
STS——转换状态信号。转换开始STS＝1,转换结束STS＝0。
10VIN——模拟信号输入。单极性0～10V，双极性±5V。
20VIN——模拟信号输入。单极性0～20V，双极性±10V。
REFIN——参考电压输入。
REFOUT——参考电压输出。
BIPOFF——双极性偏置。

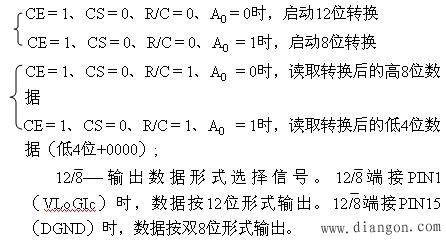

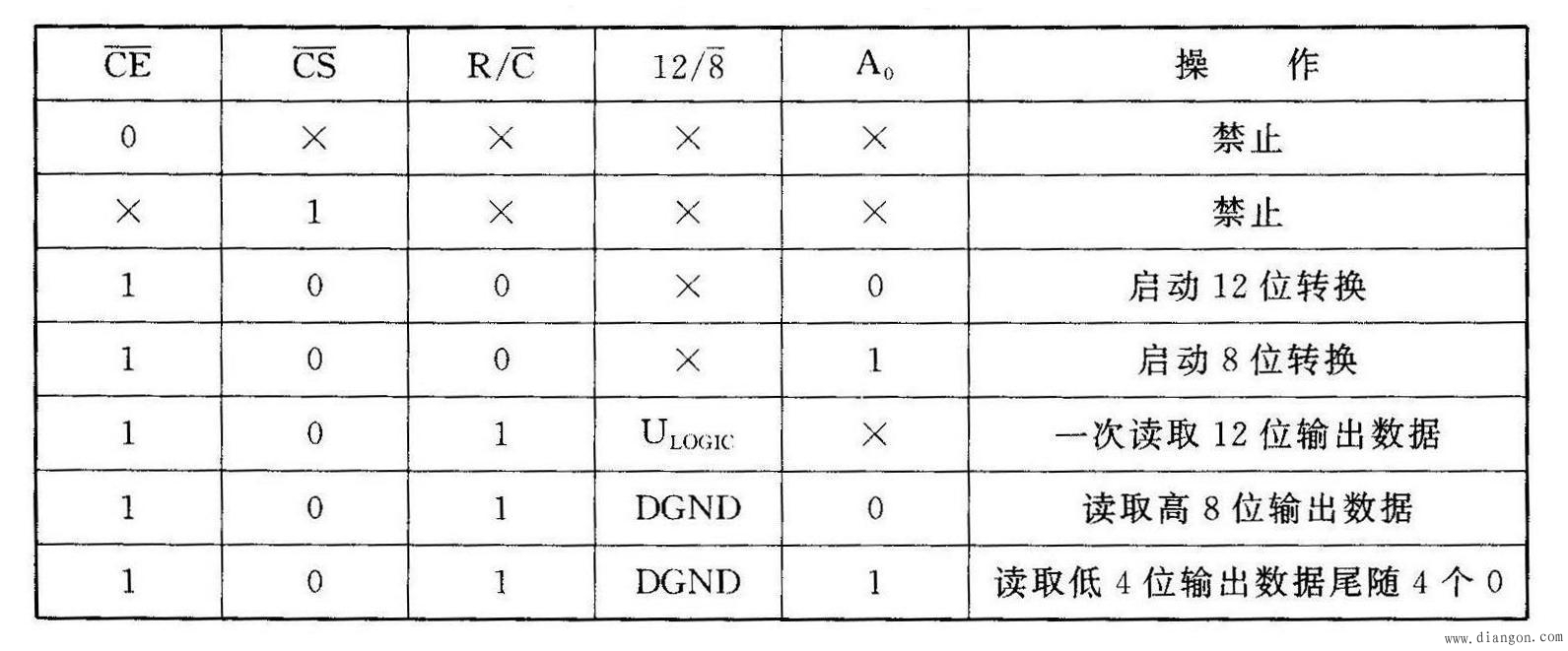

AD574的真值表如表所示。单极性输入电路和双极性输入电路分别如图3、图4所示。 表 AD574真值表

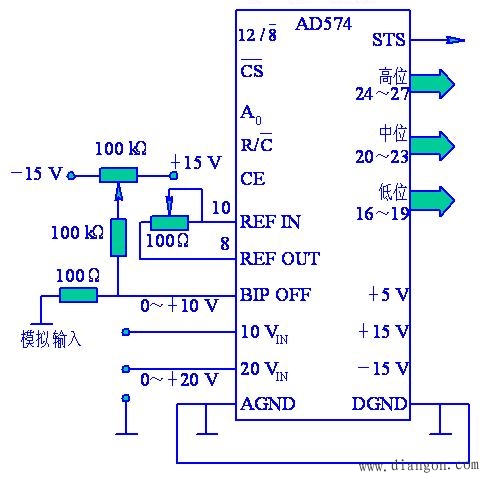

图3 AD574单极性输入电路

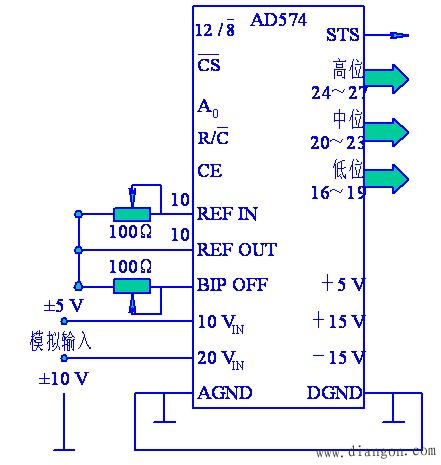

图4 AD574双极性输入电路 |
