配电网的损耗计算与降损措施

当配电网运行时，在线路和变压器中将要产生功率损耗和电能损耗，计算这些损耗对于配电网的安全经济运行很重要。虽然功率损耗和电能损耗是不可避兔的，但应尽力采取措施去降低它。这从节约能源、降低电能成本、提高设备利用率等方面来看都是非常必要的。

配电网的损耗组成：变动损耗：与传输功率有关的损耗，产生在输电线路和变压器的串连阻抗上，传输功率愈大则损耗愈大，在总损耗中所占比重较大；固定损耗：仅与电压有关，产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等。

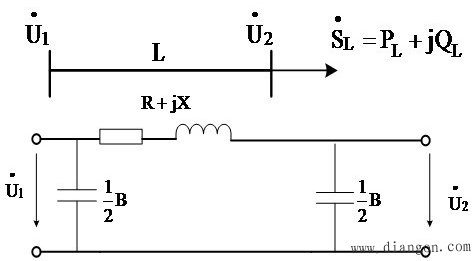

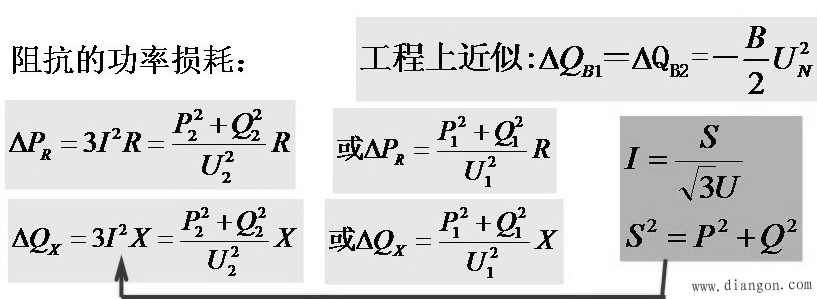

线路功率损耗计算见图1。首端导纳的功率损耗计算见图2。 末端导纳的功率损耗计算见图3。 阻抗的功率损耗计算见图4。

图1 线路功率损耗	图4 阻抗的功率损耗

图2 首端导纳功率损耗	图3 末端导纳的功率损耗

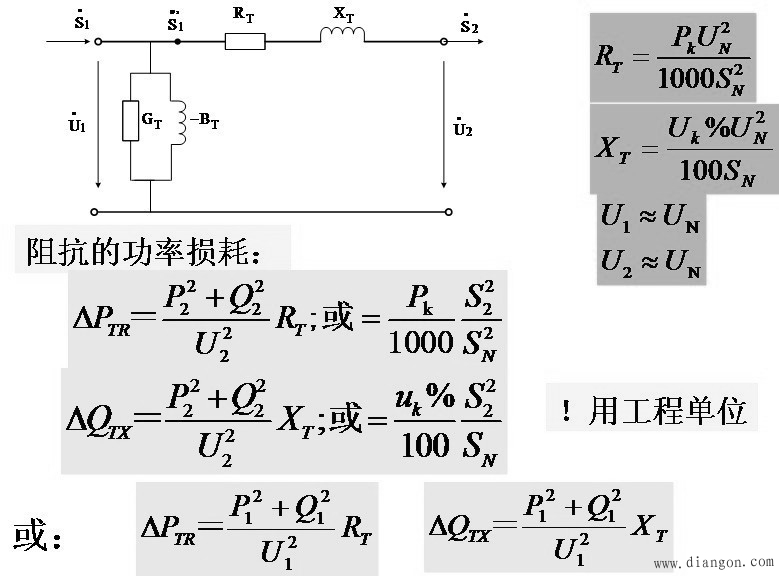

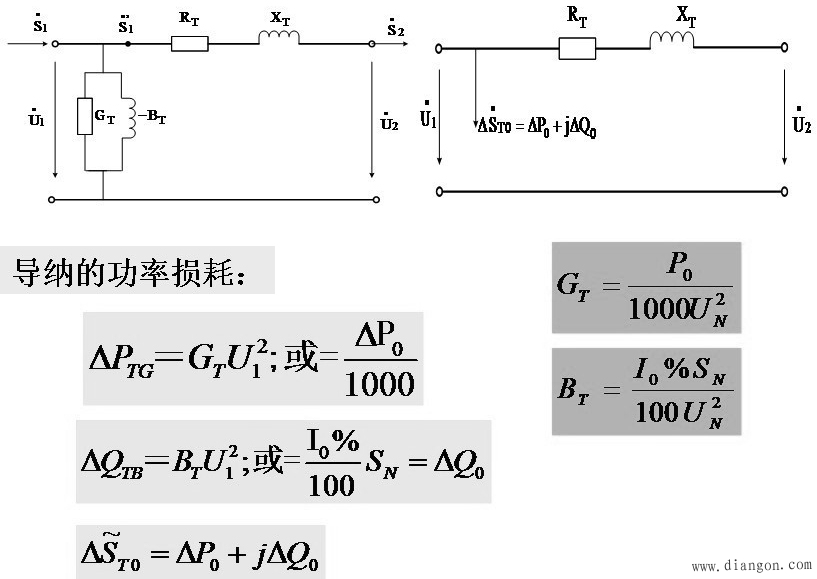

阻抗的功率损耗计算见图5。 导纳的功率损耗计算见图6。

图5 阻抗的功率损耗	图6 导纳的功率损耗

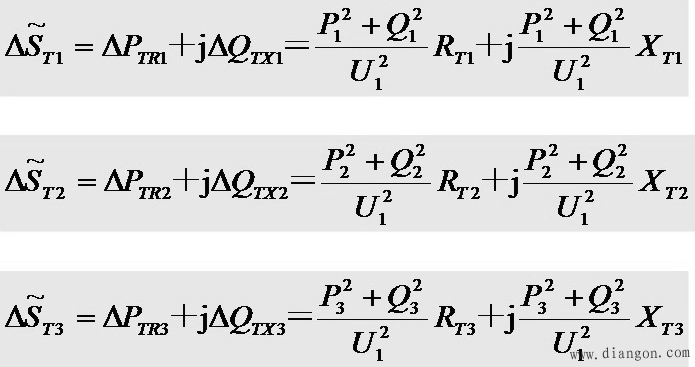

对于三绕组变压器，应用这些公式同样可以求出各侧绕组的功率损耗，见图7。

图7 各侧绕组的功率损耗

1.电能损耗和损耗率

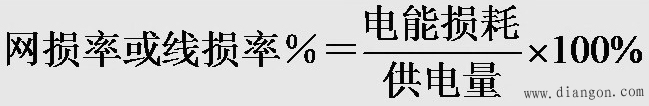

配电网的电能损耗：在给定的时间内，配电网的所有送电、变电环节损耗的电量。在同一时间内，配电网的电能损耗占供电量的百分比，称为配电网的损耗率，简称网损率或线损率。见图8。

图8 网损率

由于电力系统的实际负荷是随时都在改变的，线路的功率损耗也随时间而改变。工程上采用“最大负荷损耗时间法”。

最大负荷损耗时间τ可以理解为：如果线路中输送的功率一直保持为最大负荷功率Smax（此时的有功损耗为△Pmax），在τ小时内的电能损耗恰好等于线路全年的实际电能损耗，则称为τ最大负荷损耗时间。求τ：

（1）Tmax：如果用户以年最大负荷Pmax持续运行Tmax小时，其所消耗的电能等价于该用户以实际负荷运行时全年消耗的电能A 。

（2）求τ：由不同行业的最大负荷年利用小时数Tmax。由Tmax和用户功率因数，查出τ的值。

2.变压器电能损耗的计算

变压器铁芯中电能损耗按全年投入运行的实际小时数来计算；变压器绕组中电能损耗的计算也可采用最大负荷损耗时间法。

合理使用变压器；合理进行无功补偿；对电力线路进行改造，扩大导线的载流水平；调整负荷，使负荷平衡。
