三相笼型异步电动机的正反转控制线路

一、接触器联锁的正反转控制线路

接触器联锁的正反转控制线路如图1所示。

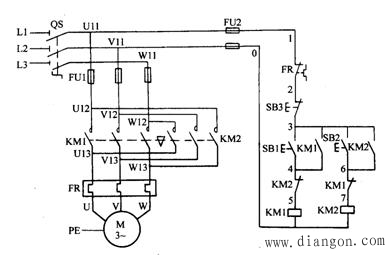

图1接触器联锁的正反转控制线路

必须指出，接触器KMl和KM2的主触头绝不允许同时闭合，否则将造成两相电源(Ll相和L3相)短路事故。因此设置实现联锁作用的动断辅助触头，称为联锁触头 (或互锁触头)。

线路的工作原理如下:先合上电源开关Qs。

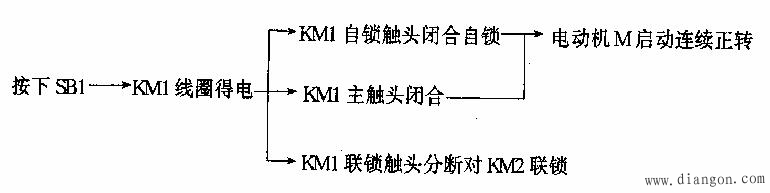

1．正转控制

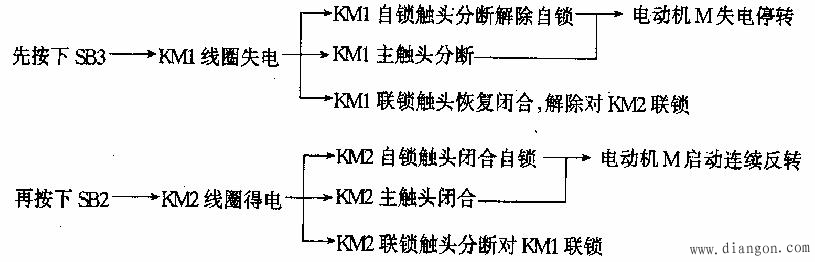

2．反转控制

停止时，按下停止按钮SB3，控制电路失电，KM1(或KM2)主触头分断，电动机M失电停止转动。

二、按钮、接触器双重联锁的正反转控制线路

为克服接触器联锁正反转控制线路的不足，在接触器联锁的基础上，又增加了按钮联锁，构成按钮、接触器双重联锁正反转控制线路，如图2所示。

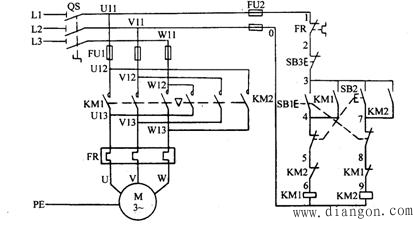

图2 双重联锁的正反转控制线路

线路的工作原理如下:先合上电源开关QS。

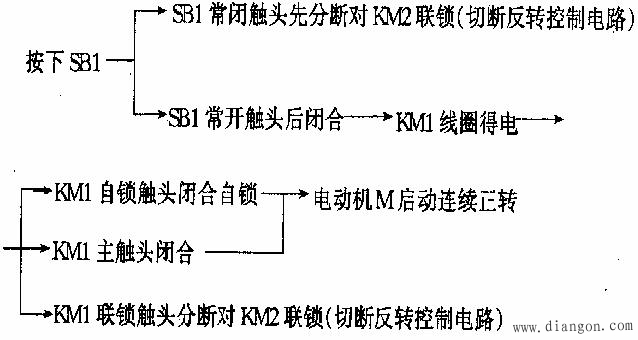

1、正转控制

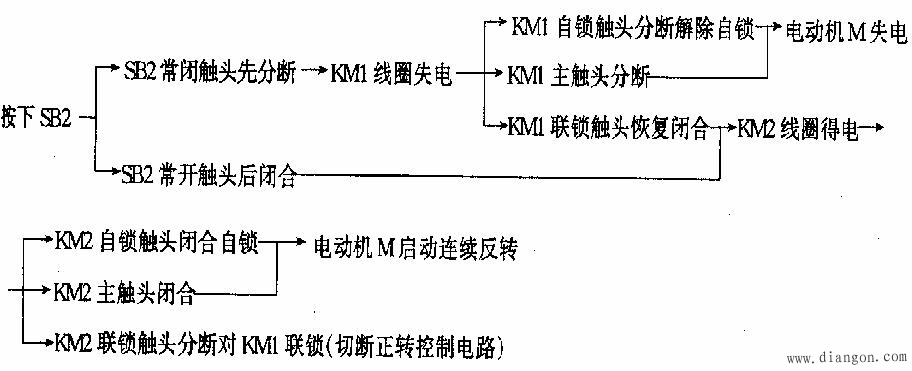

2、反转控制

若要停止，按下SB3，整个控制电路失电，主触头分断，电动机M失电停止转动。
