扫频仪的使用方法

以BT-3GIII型频率特性测试仪为例来详细介绍扫频仪的使用方法。BT-3GIII型频率特性测试仪的面板布置如图1所示。

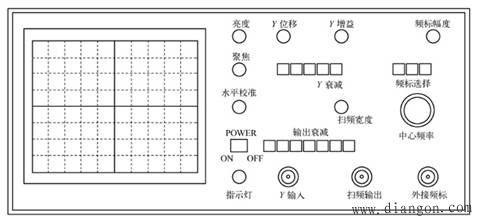

图1 BT-3GIII型频率特性测试仪的面板布置

1. 旋钮的名称与作用
2. 显示器的旋钮与作用

亮度：用来调节扫描线的亮度，顺时针调整，亮度最大，反之则扫描线最暗。
聚焦：调整该旋钮可使扫描线光滑清晰。
水平校准：当扫描线不能和水平刻度线重合时，可加以调整。
Y输入：通常接检波探头的输出端。对于含有内检波的四端网络，该网络的输出可直接加到Y输入。
Y增益：用于调节输入信号的大小，以使得被测信号能直观地显示在屏幕上。
位移：通过旋钮的来回调节，可使整个扫描曲线上下移动。
Y位移：通过旋钮的来回调节，可使整个扫描曲线上下移动。
Y轴衰减选择挡：共分为*1、*10、*100三挡，应和Y 增益配合使用，通过不同挡的选择，可改变整个Y轴的增益与扫描曲线的高度。

1. 扫频信号源的旋钮与作用

中心频率：调节该旋钮，可使需要的中心频率置于屏幕的中心位置。
扫频宽度：调节该旋钮，可得到合适的扫频带宽。
输出衰减：输出衰减共分七挡，通过不同的组合，可得到不同的衰减量，它的设置可以改变扫频信号的输出幅度。
扫频输出：扫频信号的输出端，通常接到被测四端网络的输入端

1. 频标信号发生器的旋钮与作用

频标选择
频标幅度
外接频标

1. 使用方法
2. 使用前的准备工作

将检波探头推入自校准插座，并将自校准插头接扫频输出插座，检波输出插头接Y输入，如图2所示。

图2 检波探头的连接

1. 频标识别

将频标选择旋钮置于10/1位置，中心频率置于起始处，此时屏幕中出现不同于菱形频标的特殊标识，称作零拍。
顺时针转动中心频率旋钮，会发现0拍及右面的大小频标逐渐左移。其中幅度大的为10MHz频标，幅度小的为1MHz频标。
将频标选择旋钮置于50位置，在零拍右面的第一个频标为50MHz，第二个频标为100MHz，其余依次类推。

1. 扫频宽度

不同的四端网络有着不同的频带，预置扫频宽度太窄，被测曲线在水平方向会很小；预置扫频宽度太宽，被测曲线在水平方向会很大。因此调节扫频宽度旋钮会得到合适的扫频宽度。

1. 中心频率读取

不同的四端网络除了有不同的频带之外，还有不同的中心频率，预置中心频率过高，被测曲线会在右面，预置中心频率过低，被测曲线会在左面。
调节中心频率旋钮，使得中心频率在屏幕中央，就可以对称地观察被测曲线。
