放大电路中的负反馈

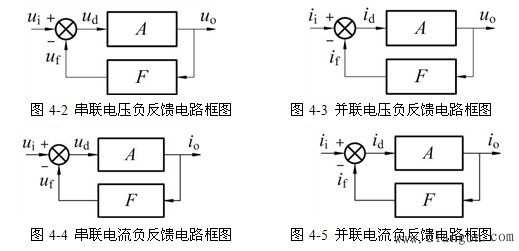

根据反馈电路与放大电路在输入端和输出端的连接方式，负反馈分为四种方式：串联电压负反馈、并联电压负反馈、串联电流负反馈和并联电流负反馈

（1） 首先，以瞬时极性法确定反馈属于正反馈还是负反馈。

（2） 其次，判别区分电压反馈或电流反馈：

a) 电压反馈：反馈信号取自输出电压，并与之成比例；

b) 电压反馈：反馈信号取自输流电压，并与之成比例；

c) 判别方法：

输出电压短路法：将输出电压“短路”，若反馈信号消失，为电压反馈，否则为电流反馈；

观察法：除公共地线，若反馈线与输出线接在同一点上，为电压反馈，否则为电流反馈。

（3） 然后，判别区分串联反馈或并联反馈：

a) 串联反馈：反馈信号输入信号在电路输入端以电压形式作比较，两者串联；

b) 并联反馈：反馈信号输入信号在电路输入端以电流形式作比较，两者并联；

c) 判别方法：

输入短路法：将输入信号“短路”，若反馈信号消失，为并联反馈，否则为串联反馈；

观察法：若反馈信号与输入信号接到放大电路的同一输入端，为并联反馈，否则为串联反馈。

（1） 降低放大倍数

基本放大电路的增益（开环增益）为

（1）

反馈信号与输出信号之比称为反馈系数，以F表示

（2）

引入负反馈后，整个放大器的增益（闭环增益）为

（3）

可见，引入负反馈后，电路增益为原来的1/(1 AF)。

(1 AF)称为反馈深度，其值越大，负反馈作用越强，|Af|越小。|1 AF|>>1，称为深度负反馈，有

（4）

表明在深度负反馈情况下，闭环增益取决于反馈元件，而与开环增益无关。

（2） 提高增益的稳定性

对式（3）求导，得

（5）

电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（3） 减小输出波形的非线性失真

（4） 展宽通频带

（5） 影响电路输入、输出电阻

串联负反馈增大输入电阻，并联负反馈减小输入电阻；

电压负反馈减小输出电阻，电流负反馈增大输出电阻。
