直流电动机的结构与工作原理

1．直流电动机的结构

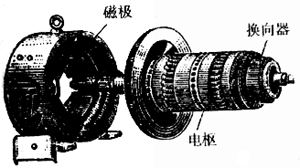

直流电动机主要由磁极、电枢、换向器三部分组成，其结构如图1所示。

图1 直流电动机的主要结构

（1）磁极。磁极是电动机中产生磁场的装置，如图2所示。它分成极心1和极掌2两部分。极心上放置励磁绕组3，极掌的作用是使电动机空气隙中磁感应强度的分布最为合适，并用来挡住励磁绕组；磁极是用钢片叠成的，固定在机座4（即电机外壳）上；机座也是磁路的一部分。机座常用铸钢制成。

图2 直流电动机的磁极及磁路

1－极心 2－极掌 3－励磁绕组 4－机座

（2）电枢。电枢是电动机中产生感应电动势的部分。直流电动机的电枢是旋转的，电枢铁心呈圆柱状，由硅钢片叠成，表面冲有槽，槽中放有电枢绕组，如图3所示。

图3 直流电动机的电枢

（3）换向器（整流子）。换向器是直流电动机的一种特殊装置，其外形如图4所示，主要由许多换向片组成，每两个相邻的换向片中间是绝缘片。在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路联接。换向器是直流电动机的结构特征，易于识别。

图4 换向器

2、直流电动机的工作原理

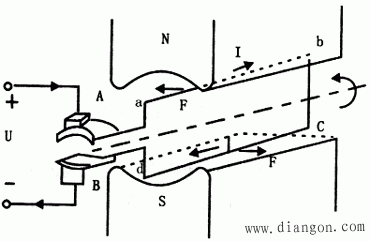

图5 直流电动机原理图

图5是直流电动机的示意图。若在A、B之间外加一个直流电压，A接电源正极，B接负极，则线圈中有电流流过。当线圈处于图5所示位置时，有效边ab在N极下，cd在S极上，两边中的电流方向为a→b，c→d。由安培定律可知，ab边和cd边所受的电磁力为：

F＝BLI

式中，I为导线中的电流，单位为安（A）。根据左手定则知，两个F的方向相反，如图5所示，形成电磁转矩，驱使线圈逆时针方向旋转。当线圈转过180°时，cd边处于N极下，ab边处于S极上。由于换向器的作用，使两有效边中电流的方向与原来相反，变为d→c、b→a，这就使得两极面下的有效边中电流的方面保持不变，因而其受力方向，电磁转矩方向都不变。

由此可见，正是由于直流电动机采用了换向器结构，使电枢线圈中受到的电磁转矩保持不变，在这个电磁转矩作用下使电枢按逆时针方向旋转。这时电动机可作为原动机带动生产机械旋转，即由电动机向机械负载输出机械功率。
