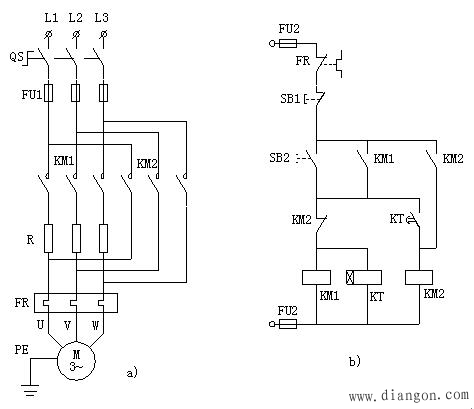

三相笼型异步电动机单向全压起动点动控制线路图

三相笼型异步电动机单向全压起动点动控制线路图中主电路由组合开关QS、熔断器FU1、接触器的主触头KM、热继电器的加热元件FR和电动机M组成。控制线路由热继电器的动断触头FR、点动按钮SB、线圈KM和熔断器FU2组成。
三相电源由组合开关QS引入主电路，主电路与控制线路之间电源连接关系是先从主电路向变压器TC主边绕组引入两相电源，然后由变压器副边绕组引出两相符合控制线路电压要求的控制电源供给控制线路。
按下按钮SB时， KM线圈通电，主电路中的KM主触头闭合（组合开关QS先已合上），电动机M全压起动运转。手松开按钮SB时，按钮SB1在复位弹簧作用下，恢复至断开状态，接触器KM的线圈断电，导致主电路中接触器的主触头断开，电动机M断电停转。
这种按下按钮，电动机起动；松开按钮，电动机断电停转的控制形式称为点动，点动控制多用于机床刀架、横梁、立柱等快速移动和机床对刀等场合。

单向全压起动点动控制线路
