彩电色处理电路原理

一、色处理电路概述

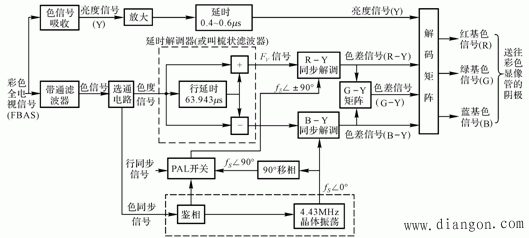

色处理电路框图见图1。

图1 色处理电路框图

从框图中可见，色处理电路的工作过程如下：

1.彩色全电视信号经过带通滤波器，取出通过副载波调制后叠加在亮度基带信号高频段的色度信号；

2.经过选通电路，进行时间域的分离，得到色度信号和色同步信号；

3.其中色度信号送入色度通道，在梳状滤波器进行Fv信号和Fu信号的分离，同时另一路提取色同步信号信息，保证彩电接收机恢复的副载波与发送端同频同相，为Fv，Fu信号的解调提供载波。

4.最后将得到的红色差信号（R-Y）和蓝色差信号（B-Y）送入G-Y矩阵电路中，得出绿色差信号，最后将得到的三个色差信号送往解码矩阵中，与亮度通道送来的亮度信号Y，完成运算，还原出控制彩色显像管三个电子枪的R，G，B信号。

二、色度通道电路

从图1可见，色度通道主要包括色度增益可控放大、色同步分离、梳状滤波器、同步解调及绿色差（G-Y）矩阵等电路。它应完成从彩色全电视信号中获得色差信号输出的任务。电路还包括了产生自动色饱和度控制(ACC)、自动消色(ACK)等控制电压的辅助电路。

内容补充：

1.绿色差（G-Y）矩阵原理

因为：G-Y=-0.51(R-Y)-0.19 (B-Y)

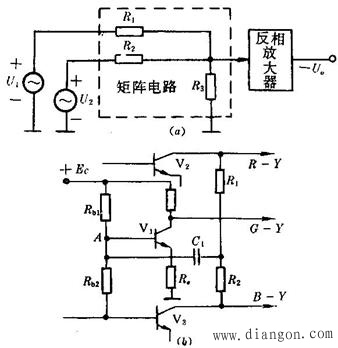

只要将色差信号(R-Y)与(B-Y)按0.51/0.19的比例关系合成并反相即可得到(G-Y)色差信号。简单的电阻元件构成的如图2所示的矩阵电路即可。

图2 G-Y矩阵电路

(a)电阻矩阵电路; (b)G-Y矩阵实际电路

2.自动色饱和度控制（ACC）:

由于色度信号的幅度随图像内容变化, 为保持色度信号与亮度信号的振幅比不受色度信号幅度波动的影响, 避免色饱和度失真, 在带通放大器加有自动色度控制电路（ACC）,控制放大的增益，达到稳定色度输出信号的目的。

由于色度信号和色同步信号都位于4.43±1.3MHz的相同频段内，故色同步信号的幅度与色度信号的幅度成正比，通常是利用色同步信号来检波, 或者由色同步信号产生的半行频识别信号检波后作ACC控制信号。

3. 梳状滤波器

主要用于分离FU和±FV。

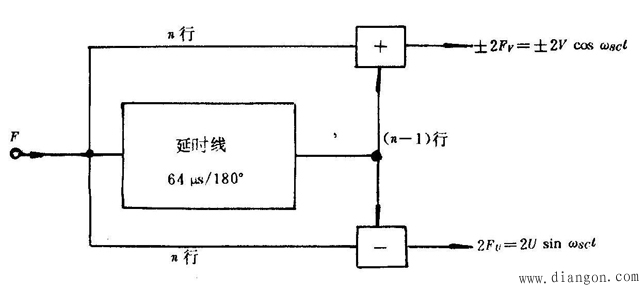

一个实际的梳状滤波器电路如图3所示。其中,V1为延时激励放大器,DL为延迟线,T1为裂相变压器,L1为配谐电感,C2为耦合电容。

图3 梳状滤波器原理框图

三、色副载波恢复电路

1.作用：产生一个与电视台编码器的副载波严格同频同相的标准副载波，输入同步解调器完成色信号解调。

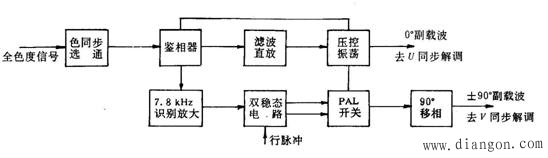

2色度副载波恢复电路组成框图如图4：

图4色度副载波恢复电路组成框图
