机电设备多点控制

多点控制线路见图。根据机电设备操作人数有单人多点控制与多人多点控制两种控制线路。
单人多点控制
单人操作的大型机电设备为了操作方便，常要求在两个或两个以上地点都能操作，其控制线路见图a)，分别在甲地安装起动按钮SB1与停止按钮SB2，乙地安装SB3、SB4，丙地安装SB5、SB6，在甲、乙、丙中任何一地，均可通过相应的起动按钮与停止按钮操作。
多人多点控制
多人多点操作的大型机电设备为了操作安全，要求多个操作者都发出起动信号，设备才能起动工作，其控制线路见图b)。甲、乙、丙三地的起动操作按钮SB2、SB4与SB6必须都按下，接触器KM的线圈才能通电。

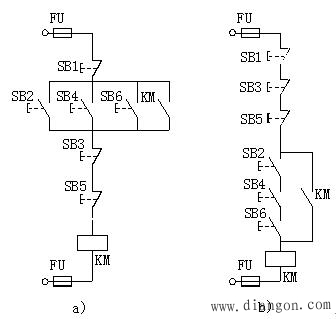

多点控制线路 a)单人多点控制线路 b)多人多点控制线路
