发电机保护接线与构成原理

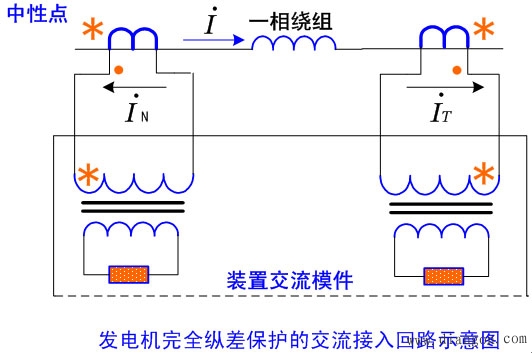

1.发电机完全纵差保护交流接入回路示意图

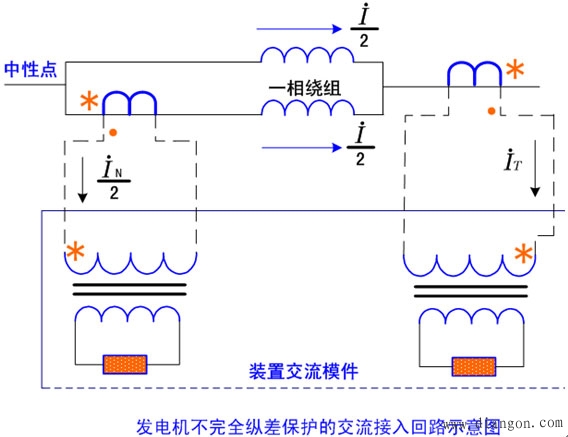

2.发电机不完全纵差保护交流接入回路示意图

3．完全差动保护动作值整定

（1）保护起动电流整定

对于中、小容量的发电机完全差动保护的整定原则按以下条件进行：

根据对不平衡电流的分析,代入上式,则：

（2）发电机差动保护灵敏度校验

发电机纵联差动保护的灵敏性以灵敏系数来衡量,其值为：

式中Ik.min为发电机内部故障时流过保护装置的最小短路电流。

4．发电机比率制动式差动保护

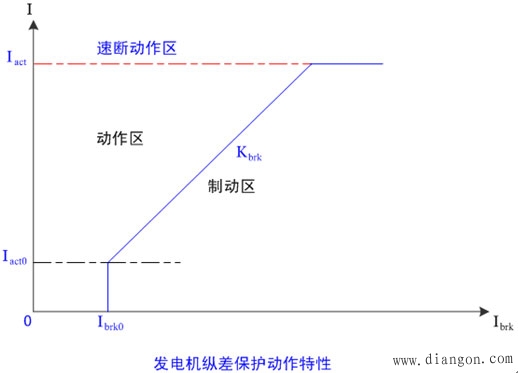

（1）发电机纵差保护动作特性

（2）保护逻辑框图

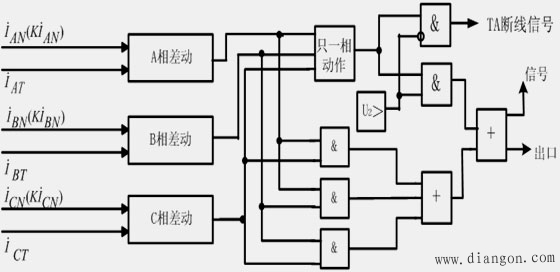

单相出口方式发电机纵差保护逻辑框图

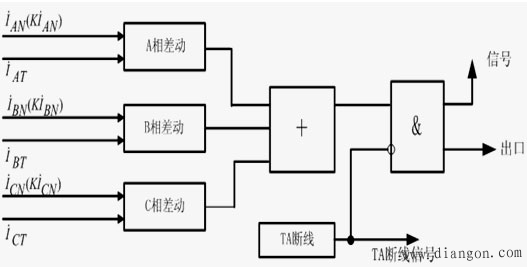

循环闭锁出口方式发电机纵差保护逻辑框图

发电机完全纵差动保护一般使用循环闭锁出口方式。发电机不完全纵差动保护一般使用单相出口方式。对于100MW及以上的大容量发电机，我国目前均推荐采用有制动特性的差动继电器，即利用外部故障时的穿越电流实现制动，这样既能保证发生区外故障时可靠地避开最大不平衡电流的影响，有能达到提高区内故障时的灵敏性目的。
