放大电路的静态分析

静态：放大电路无信号输入（ui= 0）时的工作状态。
静态分析：确定放大电路的静态值。
——静态工作点Q：IB、IC、UCE?。
分析方法：估算法、图解法。
分析对象：各极电压电流的直流分量。
所用电路：放大电路的直流通路。
设置Q点的目的：
(1)使放大电路的放大信号不失真；
(2) 使放大电路工作在较佳的工作状态，静态是动态的基础。

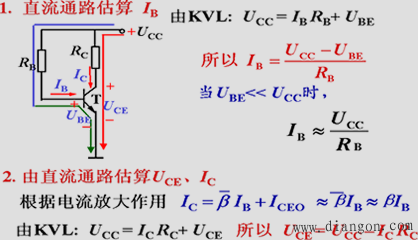

1、用估算法确定静态值

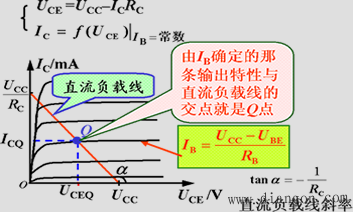

2、用图解法确定静态值
用作图的方法确定静态值
优点：
能直观地分析和了解静态值的变化对放大电路的影响。
步骤：
1. 用估算法确定IB
2.由输出特性确定IC和 UCC
