控制按钮结构与选用

控制按钮主要用于低压控制电路中，手动发出控制信号，以控制接触器、继电器等，按钮触头允许通过的电流较小，一般不超过5A。
控制按钮结构
按钮外形及结构见图，当手动按下按钮帽1时，常闭触头3断开，常开触头闭合；当手松开时，复位弹簧2将按钮的动触头4恢复原位，从而实现对电路的控制。

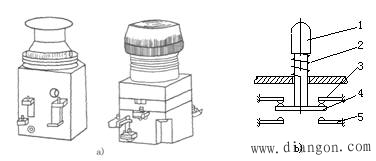

按钮外形和结构 a)外形 b)结构 1-按钮帽 2-复位弹簧 3-常闭触头 4-动触头 5-常开触头

控制按钮有单式按钮、复式按按钮和三联式按钮等型式，按钮图形文字符号见图。
为便于识别各按钮作用，避免误操作，在按钮帽上制成不同标志并采用不同颜色以示区别，一般红色表示停止按钮、绿色或黑色表示起动按钮。
不同场合使用的按钮还制成不同的结构，例如紧急式按钮装有突出的蘑菇形按钮帽以便于紧急操作，旋钮式按钮通过旋转进行操作，指示灯式按钮在透明的按钮帽内装和信号进行信号显示，钥匙式按钮必须用钥匙插入方可旋转操作等。

各种按钮图形文字符号 a)常开按钮 b)常闭按钮 c)复式按钮 d)紧急按钮 e)按钮带锁及带灯 f)按钮带灯

控制按钮选用
按钮类型选用应根据使用场合和具体用途确定。例如按制柜面板上的按钮一般选用开启式，需显示工作状态则选用带指示灯式，重要设备为防止无关人员误操作就需选用钥匙式。
按钮颜色根据工作状态指示和工作情况要求选择，见表。
按钮颜色及其含义

按钮数量应根据电气控制线路的需要选用。例如需要正、反和停三种控制处，应选用三只按钮并装在同一按钮盒内，只需起动及停止控制时则选用两只按钮并装在同一按钮盒内等。
