三相异步电动机顺序控制与多地控制线路

一、顺序控制线路

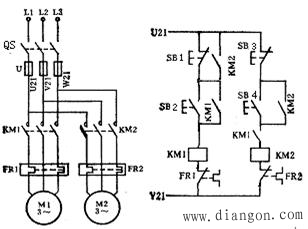

在装有多台电动机的生产机械上，各电动机所起的作用不同，有时需要按一定的顺序起动才能保证操作过程的合理和工作的安全可靠。这些顺序关系反映在控制线路上，称为顺序控制。图1所示为两台电动机的顺序起动控制线路。该线路的控制特点一是顺序起动即M1起动后M2才能起动，二是同时停止。

图1 顺序起动控制电路

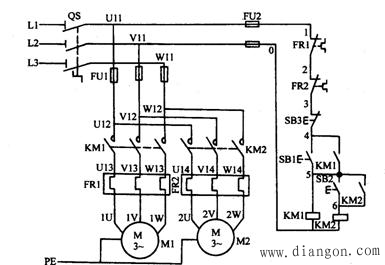

顺序控制线路也有多种，图2是电动机的顺序起动、逆序停止控制线路，其控制特点是起动时必须先起动M1，才能起动M2；停止时必须先停止M2，M1才能停止

图2电动机顺序起动，逆序停止控制电路

二、多地控制线路

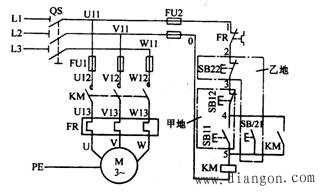

能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。如图3所示。

图3两地控制电路图

如上图，其中SB11、SB12为安装在甲地的启动按钮和停止按钮； SB21、SB22为安装在乙地的启动按钮和停止按钮。线路的特点是：两地的启动按钮SB11、SB21要并联接在一起；停止按钮SB12、SB22要串联接在一起。这样就可以分别在甲、乙两地启动和停止同一台电动机，达到操作方便之目的。

对三地或多地控制，只要把各地的启动按钮并联、停止按钮串联就可以实现。
