电压互感器的原理与选择

1.电压互感器的原理
（1）作用
将一次侧的高电压变为二次侧的标准化低电压（100V）， 以便于测量仪表及继电器的小型化、标准化；将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，保证二次设备及运行人员的安全；使二次系统（测量和保护装置）脱离一次系统成为独立的系统。
（2）工作状态：也是一种特殊的变压器。二次侧并联接入测量仪表和继电器的电压线圈，其阻抗非常大，故所带负荷很小，致使电压互感器正常工作时接近变压器的空载状态。
（3）电气原理
（4）注意 ：在运行中的电压互感器二次回路严禁短路；还应注意二次侧一端可靠接地和接线时注意极性 。
（5）接线方式
（6）电压互感器的准确级：共划分0.2、0.5、1、3及保护级。电压互感器的准确级和误差限制见图5.4.29。
2.电压互感器的选择
选择结构类型、接线形式和准确级；选择一次额定电压；选择二次回路电压；校验二次容量。

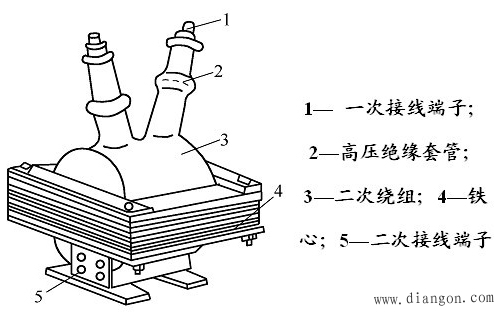

常见的电压互感器见图1。

图1
互感器实物图见图2，见图3，见图4，见图5。

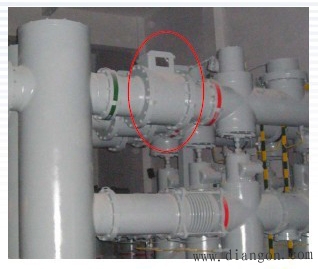

图2 GIS电子式互感器

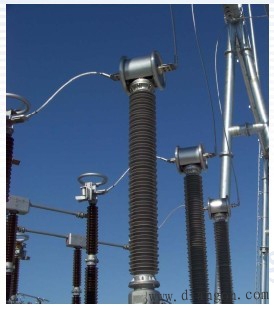

图3 AIS电子式互感器

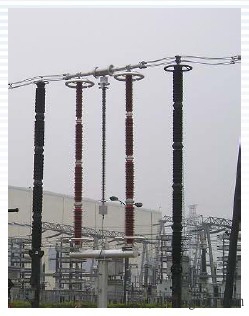

图4 直流电子式互感器（50kv-800kv）

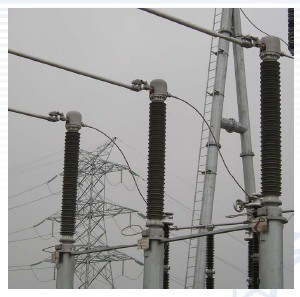

图5 光学互感器（66kv-500kv）
