电压变换器_电流变换器和电抗变压器

1、电压变换器(UV)

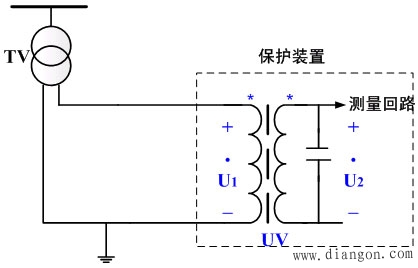

如上图所示：UV原方与电压互感器相联，TV二次侧有工作接地，UV副方的“直流地”为保护电源的0V，电容C容量很小，起抗干扰作用 。

从UV原方看进去，输入阻抗很大，对于负载而言UV可以看出一个电压源， UV两侧电压成正：

2、电流变换器（UA）

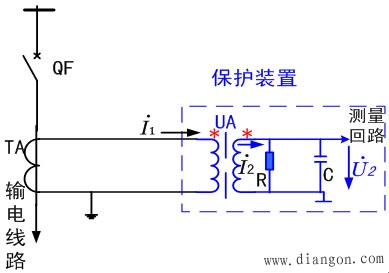

如上图所示：从UA原方看进去，输入阻抗很小，对于负载而言UA可以看成一个电流源。

UA二次电流（一般为mA级）与一次电流成正比，二次电流在电阻上形成二次电压：

3、电抗变压器（UX）

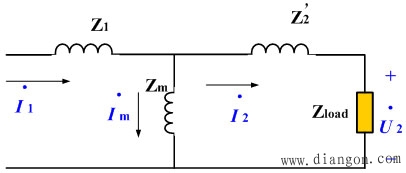

UX等效电路如图上所示，UX输入阻抗很小，串于TA二次回路；对于负载，UX近似为电压源。UX励磁阻抗相对于负载来说很小，可以认为一次电流全部用于励磁，这样二次电压为：

其中 称为UX的转移阻抗。 与使UA的电压变换电路不同，UX输出电压超前输入电流一定相位角，具有“电抗特性”。
