三点式振荡电路的电路原理、等效电路、参数以及特点

（1）电容三点式电路

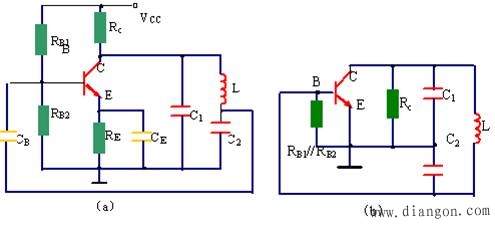

图1 电容三点式振荡电路

图1是一种电容三点式振荡电路（又称考毕兹电路电路），(a)为原理电路，(b)为交流通路。图中，C1、C2是回路电容，L是回路电感，CE高频旁路电容，Cc是耦合电容。一般来讲，高频旁路电容与耦合电容都比回路电容大一个数量级以上，对于高频电路来讲可视为短路。分析可得：
振荡频率：，其中。 考虑到和的影响，实际振荡频率稍高于。

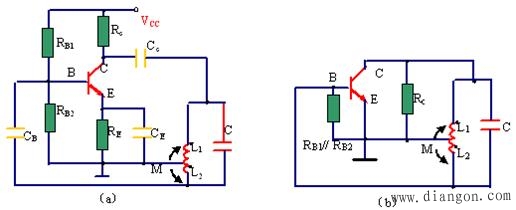

(2)电感三点式电路（又称哈特来电路）

图2 电感三点式振荡电路 图2 是一种电感三点式振荡电路（又称哈特来电路），(a)为原理电路，(b)为交流通路。
分析可得：
振荡频率：，其中。（电感L1、L2是串联，且二者之间的互感为M）
