感应电动机的功率方程和转矩方程

转矩×机械角速度＝功率

一、功率转换过程：

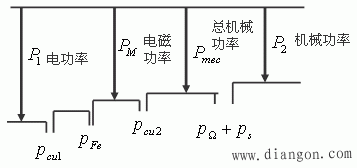

　　定子端输入电功率P₁，其中小部分消耗于定子铜耗，铁耗，余下为通过气隙旋转磁场利用电磁感应作用传递到转子的电磁功率；这其中小部分消耗于转子铜耗，铁耗，余下为转子总的机械功率，再补偿掉机械损耗和附加损耗后，余下为转子轴上输出净机械功率。这一过程可用功率图形象表示。


二、功率方程式：　　　　

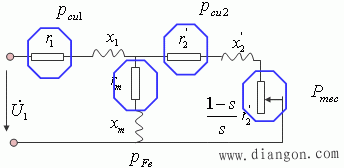

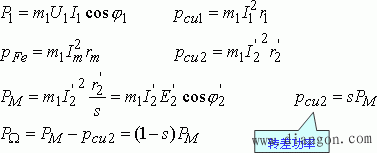

　　在T型等值电路图中利用电流通过各种电阻时的损耗表示：
　　　
　　
三、转矩方程式：

　　
　　电磁转矩概念的理解：，转子本身产生机械功率；旋转磁场对转子做功两方面理解。

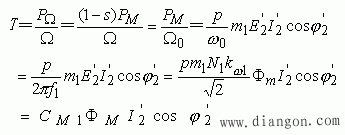

　　可象直流机那样，利用电磁力定律用积分求，这里据等值电路和相量图来推导：
