磁电式仪表及应用

磁电式仪表的结构与工作原理 :当电流通过转动线圈时，线圈的两边会受到电磁力 F的作用产生转矩 T ，使可动部分转动。转矩T 与流经线圈的电流 I 成正比
.
式中, S 为线圈面积。
当T与游丝的反抗力矩平衡时，指针便指示在所测电流大小的位置不动。这时 式中， K为决定于弹簧物理性质的常数， 为表针的偏转角。可见，电流与转动线圈的偏转角成正比，磁电式仪表的刻度是均匀的。磁电式仪表中的磁场是由永久磁铁形成的，转动线圈所受电磁力方向由所通入的电流方向确定。因此这种仪表的电流方向只能有一个，即这种仪表只能测量直流电，而不能测量交流电。

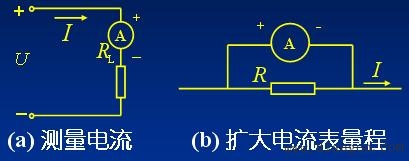

1. 直流电流的测量:(a) 测量电流(b) 扩大电流表量程

2.直流电压的测量
因为流过线圈的电流与被测量电压成正比，所以，当电压表与被测电路并联时，即可获得被测电压的数值。

3.直流电阻的测量

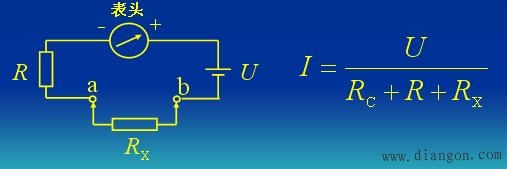

磁电式仪表测量机构的偏转角与通过的电流I成正比，根据欧姆定律I=U/R ，若U 一定，则I 与R有关。所以通过适当的测量线路可使磁电式测量机构的偏转角变化，从而反映出被测电阻的数值。设表头内阻为RC ,则电路的工作电流为

电流I与被测电阻RX有一一对应的关系，可以获得被测电阻的大小。
