共集电极放大电路

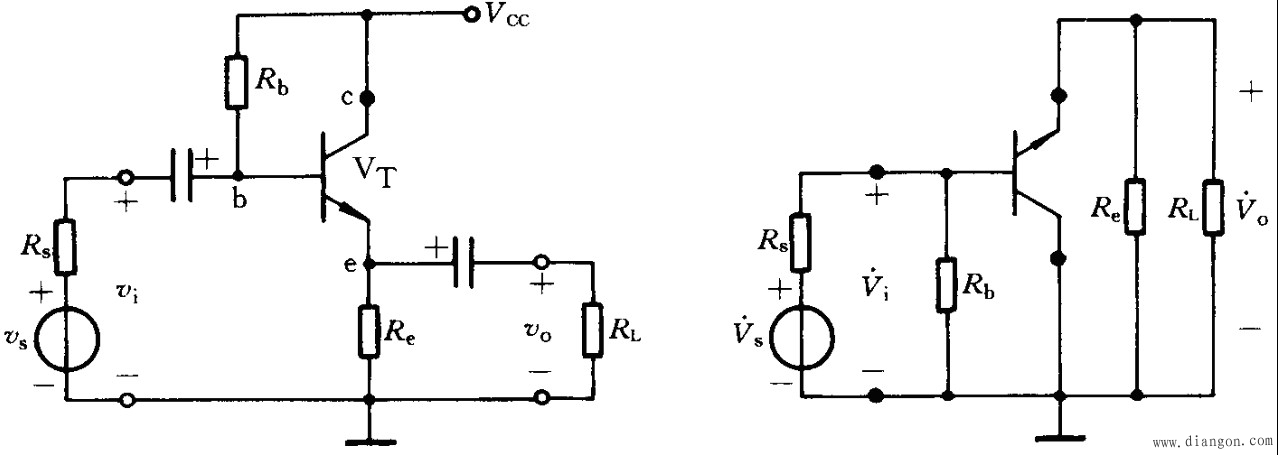

共集电极放大电路如图1（a）所示，它是由基极输入信号，发射极输出信号，故也称射极输出器。而从交流通路来看，电源VCC对交流信号相当于短路，所以集电极成为输入和输出回路的公共端，故称共集电极放大电路。图1（b）是交流通路。

图1 共集电极放大电路

（1）静态分析

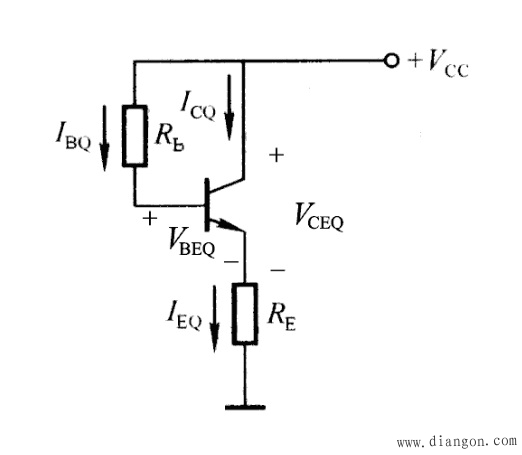

共集电极放大电路的直流通路如图2，由图可知：

图2 共集电极放大电路的直流通路

射极输出器中的电阻Rg，还具有稳定静态工作点的作用。例如，当温度升高时，由于ICQ增大，IEQ增大使Rg上的压降上升，导致 VBEQ下降，从而牵制了ICQ的进一步上升，最终稳定了静态工作点。

（2）动态分析

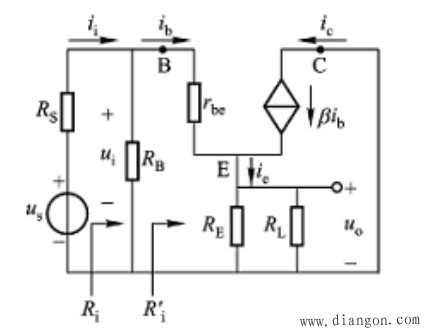

画出图1（a）所示电路的微变等效电路如图3所示：

图3 共集电极放大电路微变等效电路

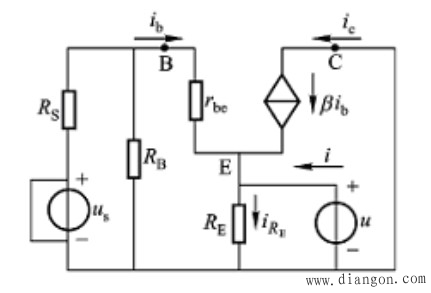

图4 共集电极放大电路输出电阻等效电路

由以上分析可见，共集电极电路的主要特点是：电压增益接近于1；故称电压跟随器；输入电阻大，对电压信号源衰减小；输出电阻小，带负载能力强。
