光电耦合器的作用和工作原理
|

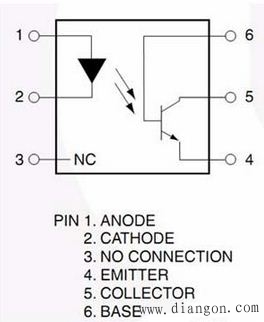

光电耦合器用于数模之间的转换。 光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
在光耦电路设计中，有两个参数常常被人忽视，需要格外注意， 一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特别注意不要超过反向电压。如，在使用交流脉冲驱动LED时，需要增加保护电路。 另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同决定了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。若输入电流、输出电流、电流传输比设计搭配不合理，可能导致电路不能工作在预想的工作状态。 除上述两个参数外，光耦还有几个参数是比较重要的，如： 1）正向工作电压Vf（Forward Voltage），Vf是指在给定的工作电流下，LED本身的压降。常见的小功率LED通常以If=10mA来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。 2）集电极电流Ic（Collector Current）光敏三极管集电极所流过的电流，通常表示其最大值。 3）C-E饱和电压Vce（sat）（C-E Saturation Voltage），即光敏三极管的集电极-发射极饱和压降。 4）上升时间Tr （Rise Time） |
