静电引起的电击
|

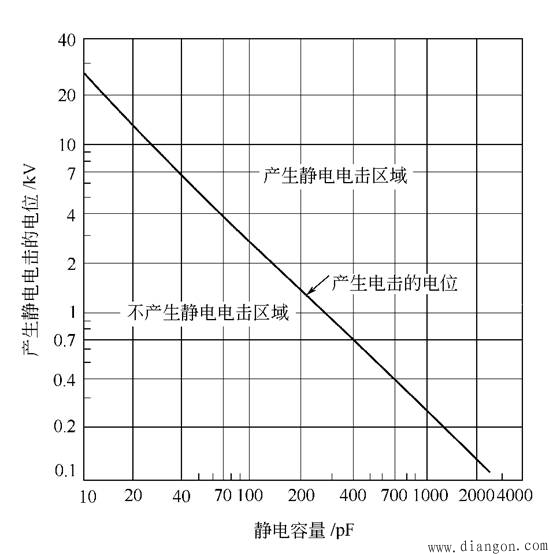

电击会对人体心脏、神经等部位造成伤害。电击的严重程度决定于电流大小、通电时间和时刻、通电途径、电流种类，以及人体特征、人体健康状况和人的精神状况等很多因素。工频电流较长时间通过人体，数十毫安的电流即可引起人的心室颤动，中止血液循环而使人丧命。静电引起的电击电流不是持续通过人体的，而是由静电放电造成的瞬间冲击性的电击。对人体的影响一般是痛感和震颤；但有时在生产现场往往会产生指尖负伤或手指麻木等机能损伤；静电电击还会引起工作人员精神紧张使工作效率降低；静电电击可能造成手被轧在滚筒中或从高空坠落等二次灾害。静电引起的电击，由于放电是脉冲瞬时现象，所以作为电击发生的极限，一般不以电流衡量，而是以带电电位和人体电容来衡量。静电电击有两种情况：第一是带电体向人体放电；第二是人体带电向接地导体放电。 ① 带电体向人体放电。当带电体为导体时如图 1 所示，在此直线以下为无电击感觉区域，在直线以上的带电电位对人体发生放电，将有 2 ×10-7～ 3 ×10-1C 以上的电荷流入人体，发生电击。
带电体是绝缘体，确定发生电极的界限是很困难的。一般认为，电压 10kV，表面电荷密度为 10-5C/m2的带电绝缘体是可能引起电压的，对于带电情况很不均匀的绝缘体，对于包含有局部低电阻率区域的绝缘体，以及对于近旁有金属导体的绝缘体，也要注意防止静电电击。 ② 人体带电向接地导体放电。对于静电，人体相当于导体，放电时其有关部分的电荷一次消失，即能量集中释放，引起灾害的危险性较大。当人体的放电电荷达到 2 × 10-7～3 ×10-7C 以上时会产生静电电击放电，表 1 所示为人体带电电位和静电电击程度的关系。由表可知，当人体带电电位（静电电压）为 3kV 左右时，人体即有明显的电击感觉。因此，电击灾害的发生极限定为 3kV。 表 1 人体带电电位与静电电击程度的关系
注：人体的静电容量为 90pF。 |
