开关电源设计中用Mathcad使用技巧

　　Mathcad在我们平常的电源设计中，起到了非常重要的作用，有时甚至被工程师们称为“办公计算利器”Mathcad渐渐成了一个必不可少的工具，它可以使我们的工作效率提高。对于Mathcad，大多工程师并没有经过系统的学习，基本都是自学的，看着一些例子依葫芦画瓢。本文中将分享一些关于在电源设计中用到Mathcad的一些技巧。

　　其中主要有以下几方面内容：

　　1、快速掌握快捷键。说到快捷键，大家估计很多看了就忘了，其实我们需要记忆一些重要的常用的即可，这样可以帮助我们快速的生成公式。

　　2、用5种方法求方程的根

　　1）调用root（f（x）， x, [a, b]）函数计算。这个函数表示当发f（x）=0的时候，x的根落在区间 [a, b]的值。知道区间，也是预先估值了，但不用写出来。

　　2）调用root（f（x）， x）函数计算，其实与1差不多，要先估值。

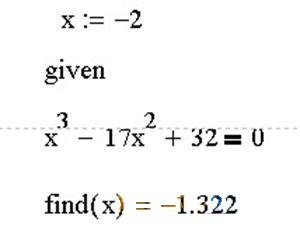

　　3）调用Given…Find 求解模块，也是要先估值。

　　以上3种实现方法，有个共同点就是需要先估值。

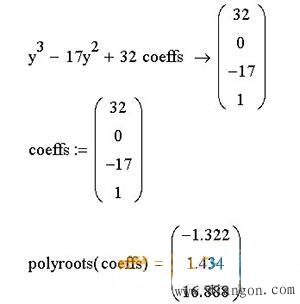

　　4）调用polyroots（v） 函数计算，其中v为多项式的系数向量。

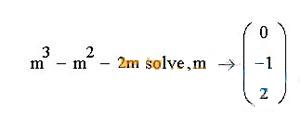

　　5）调用solve函数。比如求解方程：m3-m2-2m=0

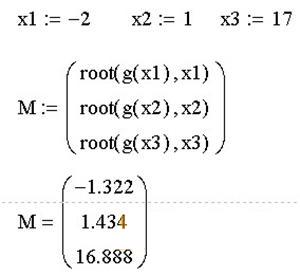

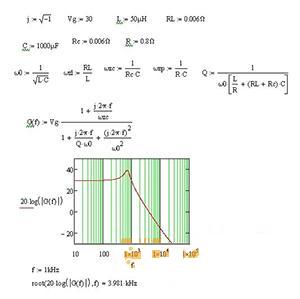

　　3、画bode图并用root函数求穿越频率。关于用Mathcad画bode图的例子如下，同时用root函数求根。

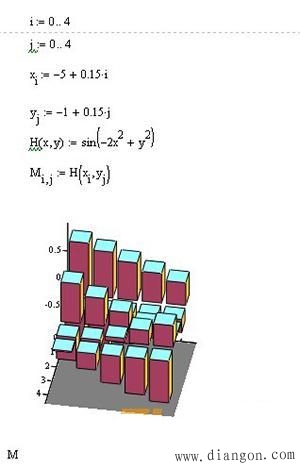

　　4、3D显示的一个简单例子

　　5、回归拟合函数的应用（为离散数据找出近似表达式）

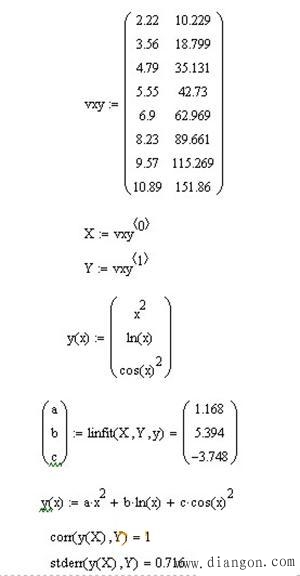

　　在电源开发的数据处理中，经常得到一些离散数据，比如效率数据、寄生参数等等。一些数据看似没有规律，实际可以利用Mathcad的回归拟合函数来得到近似表达式，为进一步的数据分析提供依据。下面演示一个拟合例子：

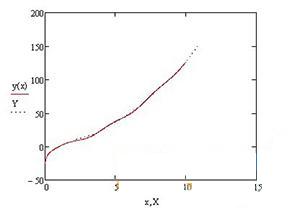

　　虚线为离散的数据点， 红线为拟合出来的表达式，可见拟合效果不错，基本重合。

　　一般要拟合的比较接近，都要经过多次的尝试，有些甚至找不到合适的表达式。

　　6、Mathcad的编程应用

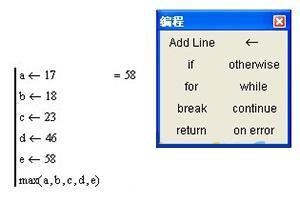

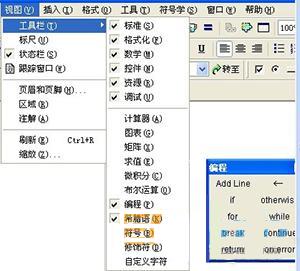

　　下面看看Mathcad的编程，这个在一些场合应用非常方便。简单的例子：求出17、18、23、46、58这几个数中的最大值。首先调出编程面板，然后点add line。

　　编程实现：
