三相负载的连接

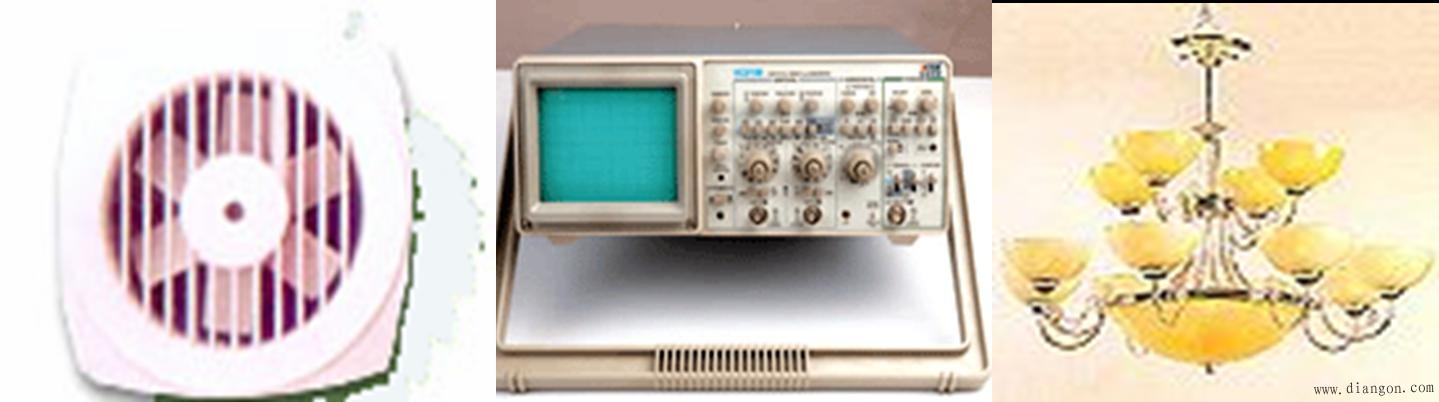

三相电源的负载包括:单相负载（如家用电器、实验仪器、电灯等）。

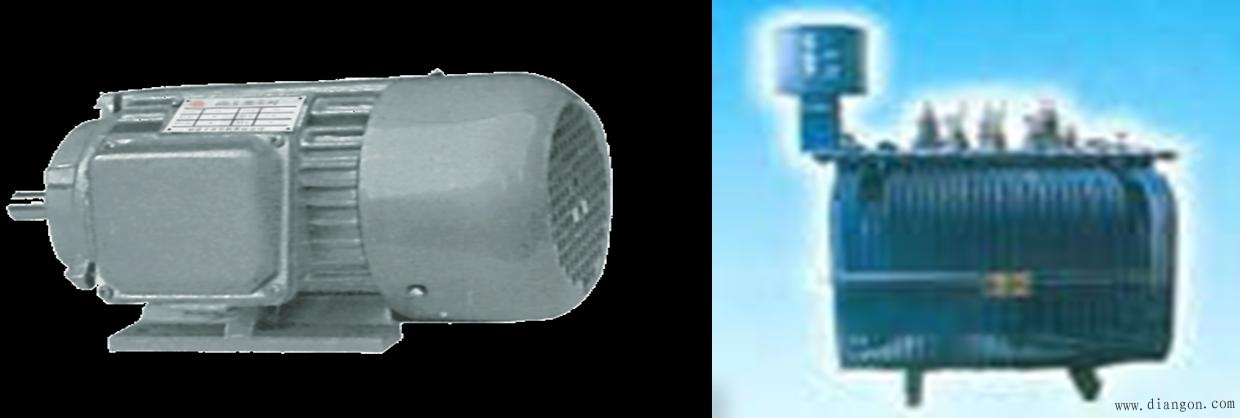

三相负载（如三相交流电动机、三相变压器等）。

* 工农业生产与生活用电多为三相四线制电 源提供。负载接入电源的原则，应视其额定电压而定。

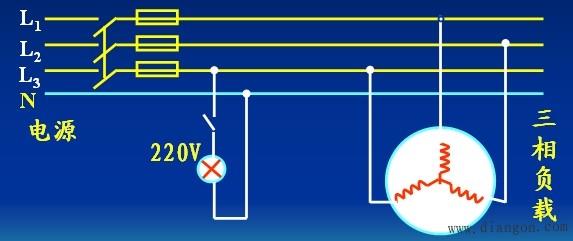

如：额定电压220V的单相灯负载，应接在相线与中性线之间；额定电压380V的三相电动机负载，应接在三根相线上。

通常三相负载的连接方式有两种：星形连接和三角形连接。

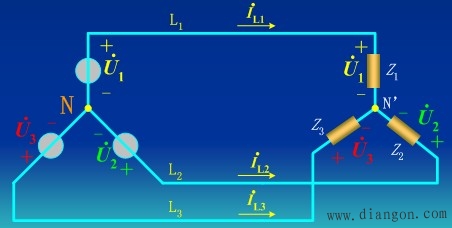

1.星形联结的三相负载

线电流：流经线路的电流；记作：IL 。
相电流：流经负载的电流；记作：IP 。
相电流 = 线电流,

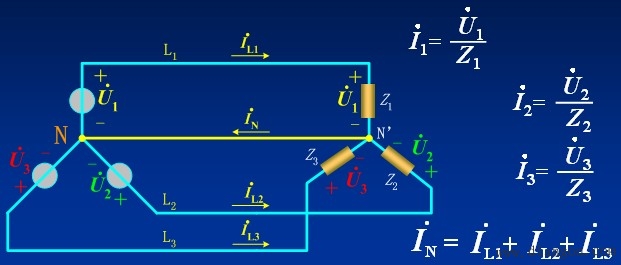

当负载对称时，有 IL1=IL2=IL3 ，且相位互差120o。所以可以得到：

因为中性线没有电流，所以可以把中性线去掉，则为三相三线制。

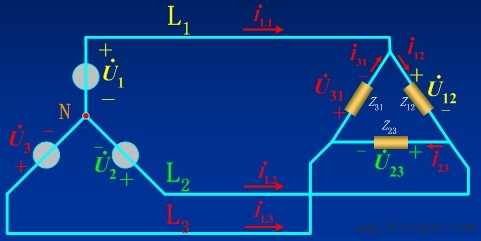

2. 三角形联结的三相负载

三角形联结的三相电路负载的线电压等于相电压。

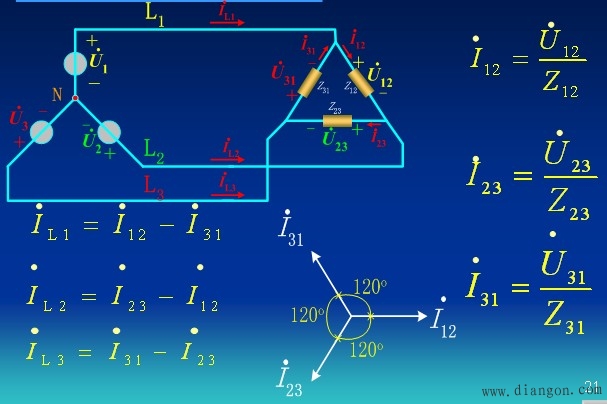

线电流：IL1，IL2，IL3。
相电流：I12，I23，I31。

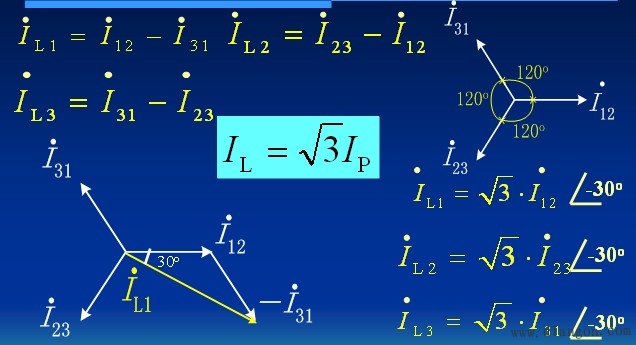

线电流滞后所对应的相电流30o
