混频原理和混频电路

混频电路也是一种频谱搬移电路，因而在电路组成与振幅调制和解调电路相似，同样也是由具有相乘功能的非线性器件（或模拟相乘器）和带通滤波器组成，如图1所示。

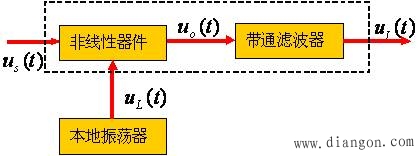

图1 混频电路的组成

混频电路的频谱搬移过程如图2所示。与相乘后，的频谱搬移到本振频率的两端，若带通滤波器调谐在上，则可输出载频为的中频信号；若带通滤波器调谐在，则可获得高中频调幅信号输出。

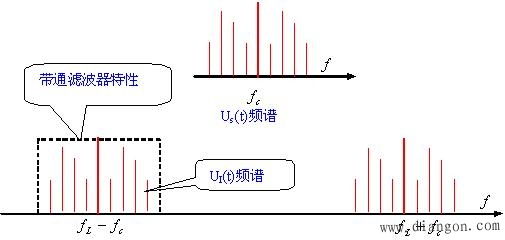

图2 混频信号的频谱图

混频电路

混频电路是广播超外差式接收机的重要组成部分。当在接收不同频道信号时使本振频率也跟随输入信号载频而变化，始终保持中频的恒定，从而使后级中频放大器增益选择性和稳定性得到很大的改善，提高了接收机的接收灵敏度和选择性。 混频、调幅与解调都是频谱搬移，它们的电路组成和工作原理基本相同，都是由相乘器和滤波器组成，可以用前面学的频谱搬移电路的分析方法分析。

1、二极管混频电路如图3所示。

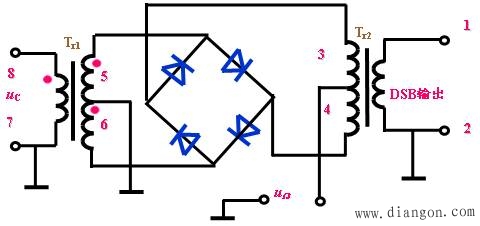

图3 二极管混频电路

要求本振信号功率足够大，而输入信号为小信号。 实际应用时，输入输出端口均接滤波50Ω匹配网络

2、乘法器电路如图4所示。

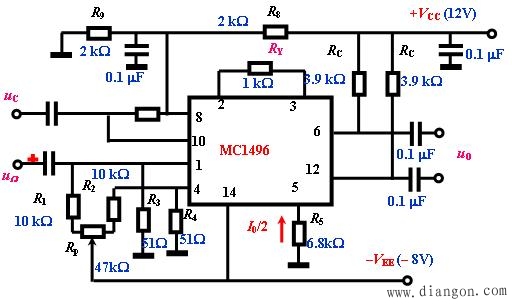

图4 乘法器混频电路

此电路具有宽频带输入特性，其输出调谐在9MHz,回路带宽为450kHz，本振注入电平为100mV，信号最大电平。
